Para criar um fillet entre dois cantos descontínuos de uma única curva:
- Clique na guia Arames > painel Criar > Fillet > Curva de Mesclagem Trimada.

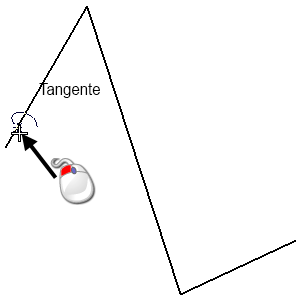

- Clique na primeira posição para definir a tangente inicial da curva.

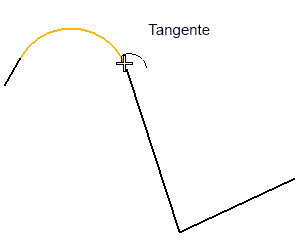

Se o cursor for movido sobre um objeto em arames e o cursor inteligente estiver ativo, a palavra 'Tangente' é exibida onde a tangência é definida, caso contrário (por exemplo 'Final' é exibido) o programa assume que um ponto inicial está sendo especificado.

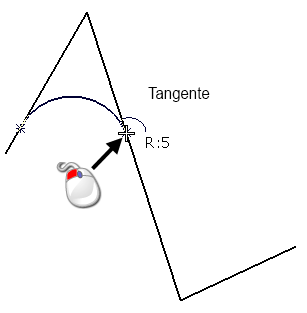

- Clique na segunda posição para definir a tangente final da curva em que a mesclagem precisa ser definida.
- A nova curva de fillet é criada e os objetos são trimados. É uma curva Bézier de dois pontos.
Nota: Se a opção Confirmar Soluções de Trimagem estiver selecionada na página Curvas do diálogo Opções, o diálogo Solução de Trimagem será exibido, no qual é possível exibir cada uma das 8 soluções de fillet trimadas.
