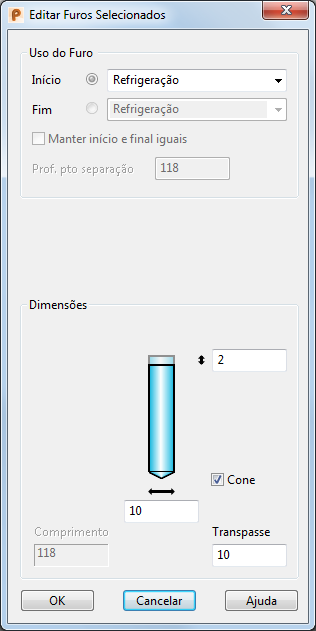

Este diálogo define o tipo de furo usado por um canal de refrigeração:
Caso você esteja editando vários furos, os valores no diálogo corresponderão a um dos furos na lista de seleção. Se você especificar um valor inválido para um determinado furo, esse furo não está atualizado, mas os outros serão.
Uso do Furo:
- Na lista suspensa, selecione o tipo de furo usado no canal de refrigeração. Se a canal de refrigeração for um furo passante, você definirá os furos inicial e final selecionando as opções Início e Final:
- Início — Define o tipo de furo para o furo inicial. Selecione o tipo de furo. As dimensões do furo são exibidas.
Se o canal de refrigeração não for um furo passante, a opção Início define o furo.
Para configurar as dimensões para o furo inicial, certifique-se de que o botão de seleção à esquerda esteja selecionado. As dimensões do furo são exibidas.
- Final — (Somente disponível para furos passantes) Especifica o tipo de furo para o final do furo passante. Selecione o tipo de furo. As dimensões do furo são exibidas.
Para configurar as dimensões para o furo final, selecione o botão à esquerda. As dimensões do furo são exibidas.
O Assistente de Refrigeração usa todos os tipos de furos sólidos adequados disponíveis, permitindo que você defina diâmetros e profundidades de furação, rosca, pré-furação de rosca e rebaixo.
- Início — Define o tipo de furo para o furo inicial. Selecione o tipo de furo. As dimensões do furo são exibidas.
- Manter início e final iguais — (Somente disponível para furos passantes) Se essa opção estiver ativa e você alterar a dimensão de qualquer furo, a mesma dimensão do outro furo também mudará automaticamente.
Se essa opção estiver desmarcada, as alterações serão aplicadas somente à extremidade atualmente selecionada.
- Prof. pto separação — (Somente disponível para furos passantes) É a posição ao longo do furo inicial onde o furo final se une a ele.
Dimensões:
- Para cada tipo de furo, uma imagem de um furo é exibida com caixas para alterar dimensões específicas.
Para cada tipo de furo você pode configurar dimensões diferentes. A explicação é bastante semelhante para cada furo:
Se quiser configurar as dimensões para o furo inicial, selecione o botão de alternância próximo a Inicial. De modo semelhante, se quiser configurar as dimensões para o furo final, selecione o botão de alternância ao lado de Final.
Você pode alterar o tamanho do furo inserindo valores nas caixas de dimensão. Para furos roscados, você também pode alterar os tamanhos selecionando diferentes opções Padrão e de Tamanho.
A margem de segurança é o comprimento acima do furo que assegura que ele atravesse a placa do molde corretamente quando perfurado:
A margem de segurança é adicionada ao início de cada furo automaticamente. Se o furo atravessa a placa do molde, a margem de segurança também é adicionada à extremidade do furo.
- Cone — Adiciona um cone à ponta do furo.
- Comprimento do furo — É o comprimento do furo. Você não pode editar este comprimento aqui. Para alterá-lo, você precisa modificar o comprimento da linha de item de layout.
- Transpasse — Furos são estendidos por este comprimento a fim de assegurar que eles façam interseção dentro das placas do molde. Este valor não é adicionado a furos que atravessem uma placa do molde.
Detalhes de rosca:
Use essa área para definir os detalhes de rosca do furo. Você pode configurar o padrão e tamanho do furo utilizando essas opções.
- Padrão — Selecione o nome do padrão. Caso deseje inserir seus próprios valores, selecione Definido pelo Usuário.
- Tamanho — Selecione o tamanho.
- Profundidade da Rosca — Insira um valor de profundidade.
- Diâmetro da Rosca — Insira um valor de diâmetro.
- Diâmetro de pré-furação de rosca — Insira um diâmetro de pré-furação.
- Passo da Rosca — (Somente disponível para roscas Definidas pelo usuário) Insira um valor de passo.
OK — Aceita as alterações realizadas no furo e fecha o diálogo.
