Conversão de pcurves em modelo de arames

Você pode criar pcurves a partir de modelo de arames sobre uma superfície, dentro da tolerância, ou projetando o modelo de arames na superfície:

1. Selecione a superfície.

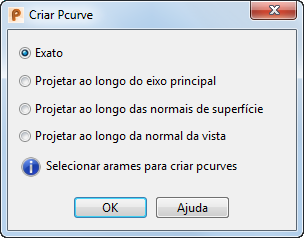

2. Clique na barra de ferramentas Região Trimada para exibir o diálogo Criar Pcurve:



3. Selecione o método de criação de pcurve:
   • Exato — Permite criar pcurves a partir de arames sobre a superfície.

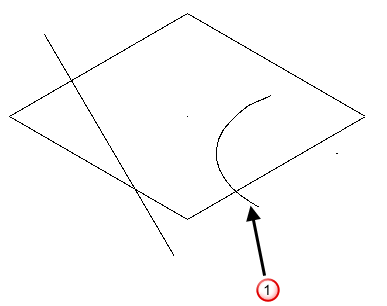

     Após você ter selecionado Exato, selecione o modelo de arames .



     Selecione apenas modelos de arames que se posicionem sobre a superfície, pois qualquer modelo de arames posicionado acima ou abaixo da superfície não pode ser usado para criar pcurves com esse método.

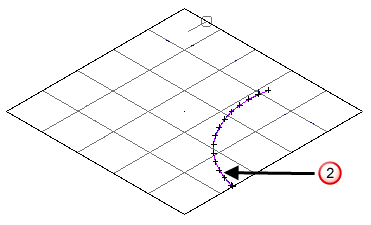

     As pcurves criadas são formadas apenas com os arames que tocam a superfície, e qualquer porção de arame que se estenda além da superfície é ignorada. Isso é ilustrado abaixo .

     O modelo de arames não foi desenhado para mostrar as pcurves de forma mais clara.



   • Projetar ao longo do eixo principal — Selecione essa opção para criar pcurves numa superfície projetando o modelo de arames selecionado ao longo do eixo principal atual, independente da direção da vista. Isso pode ser entendido imaginando uma luz projetada sobre o modelo de arames na direção do eixo principal, e a pcurve é criada a partir da sua sombra.

     Selecione o modelo de arames para projetar na superfície . Você pode selecionar qualquer modelo de arames, independente do mesmo estar ou não sobre a superfície.



     As pcurves são criadas projetando a seleção de arames na superfície, ao longo do eixo principal . No exemplo abaixo, o eixo principal foi configurado na direção Z.



   • Projetar ao longo das normais de superfície — Selecione essa opção para criar pcurves numa superfície projetando o modelo de arames selecionado ao longo da normal da superfície, independente da direção da vista. Isso pode ser entendido imaginando uma luz projetada sobre o modelo de arames na direção do eixo normal da superfície, e a pcurve é criada a partir da sua sombra.

     Selecione o modelo de arames para projetar na superfície . Você pode selecionar qualquer modelo de arames, independente do mesmo estar ou não sobre a superfície.



     As pcurves são criadas projetando a seleção de arames na superfície, ao longo da normal da superfície .



   • Projetar ao longo da normal da vista — Selecione essa opção para criar pcurves numa superfície projetando o modelo de arames selecionado ao longo da normal da vista, independente do eixo principal. Isso pode ser entendido imaginando uma luz projetada através da tela sobre o modelo de arames, e a pcurve é criada a partir da sua sombra.

     Selecione o modelo de arames para projetar na superfície . Você pode selecionar qualquer modelo de arames, independente do mesmo estar ou não sobre a superfície.



     As pcurves são criadas projetando a seleção de arames na superfície, ao longo da normal da vista . No exemplo abaixo, a direção da vista é ISO 1.



4. Selecione o modelo de arames a partir do qual criar as pcurves.

   Os pcurves são criados.

5. Clique OK para fechar o diálogo.

Para criar um modelo de arame de curvas de pcurves:

1. Em Modo de edição de pcurve, selecione a pcurve.
2. Clique na guia Início > painel Utilitários > Converter > Arames.
