Inspecionando superfícies

Você pode inspecionar um sólido, superfície ou componente e exibir os seguintes dados de inspeção:

• Coordenadas
• Normal da superfície
• Ângulo de saída — Medido a partir do plano principal até a normal do ponto na superfície sob o cursor.
• Curvatura — Você pode exibir a curvatura como:
  • valores máximo e mínimo
  • valores ao longo das direções paramétricas T ou U
  • raio ou valores de curvatura

  ao selecionar o tipo de Curvatura relevante e as opções Exibir Como na página Análise de Superfície do diálogo Opções.

Para exibir os dados de inspeção:

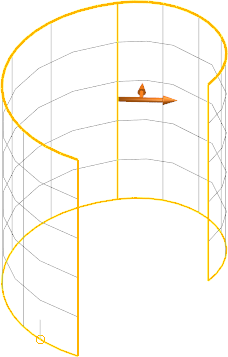

1. Selecione um sólido, superfície ou componente. Por exemplo:



Dica: Você pode selecionar mais de um item.
2. Clique na guia de Visualização > painel Ferramentas > Inspeção de Superfície.
3. Clique com o botão esquerdo numa posição na superfície selecionada.

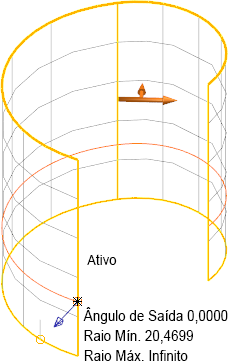

   Por padrão, a seta de normal de superfície é exibida, e o ângulo de saída e os valores de curvatura da posição são exibidos abaixo do cursor:



4. Selecione Arquivo > Opções > Opções de Aplicativo > Ferramentas > Análise e use a Análise de Superfície para especificar os dados que serão exibidos.
5. Arraste o cursor sobre a superfície para exibir dados em diferentes posições.

   Se itens múltiplos forem selecionados, você pode arrastar o cursor de um item para outro.

6. Para capturar os dados de inspeção da superfície, mantenha pressionado o botão esquerdo do mouse e pressione Enter. Repita para capturar dados para posições múltiplas.
7. Clique na guia de Visualização > painel Ferramentas > Inspeção de Superfície para desativar o modo de inspeção.
8. Selecione a opção Colar em qualquer editor de texto para colar os dados capturados.
   Nota: Dados não podem ser colados até que o modo de inspeção seja desativado.
