- Clique na guia Assistente > painel Modo > Toolmaker Ativo/Inativo para executar o Toolmaker.
- Clique na guia Assistente > painel Modificar Moldes > Trimagem de Power Feature.

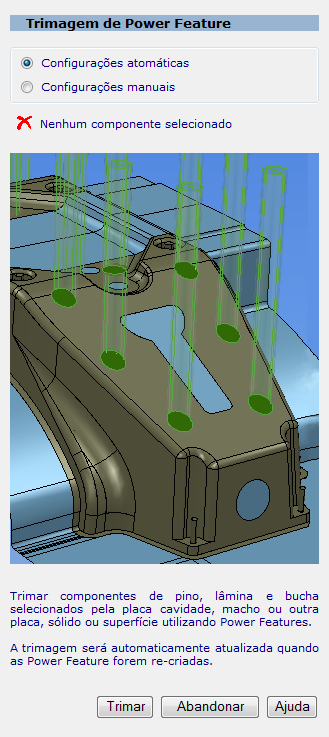

A página Trimagem de Power Feature é exibida.

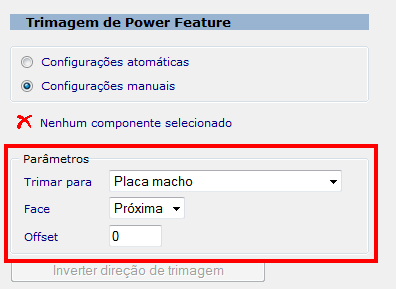

- Selecione Configurações manuais se você deseja especificar os parâmetros para serem utilizados para trimar os pinos. A área Parâmetros é exibida.
- Na lista Trimar para, selecione uma opção para especificar a placa:
Placa macho (disponível quando componentes pino macho, bucha extratora ou pino extrator estão selecionados)
Placa cavidade (disponível quando componentes pino macho ou pino de retorno estão selecionados)
Componente selecionado
Superfícies / sólido selecionado
- Na lista de Face, selecione a face da placa para trimar:
Perto
Longe
Se você selecionar componentes com funções diferentes (por exemplo, um pino extrator e um pino de retorno), a lista suspensa Trimar para irá conter todas as opções (Placa Macho, Placa Cavidade, Placa Selecionada, Superfícies/sólido selecionado). Quando você clica em Trimar, um diálogo confirma se você deseja aplicar trimagem a todos os pinos selecionados. - Clique em Inverter direção de trimagem se você deseja alterar a direção de trimagem para componentes selecionados no modelo. A direção de trimagem para componentes individuais selecionados é indicada por uma seta.
Você pode modificar a direção de trimagem para um componente clicando na seta.
- Na lista Trimar para, selecione uma opção para especificar a placa:
- Clique em Trimar para aplicar as alterações ao gerar o Power Feature.
Nota: Para desfazer as operações de trimagem, clique em
na barra de ferramentas de Acesso Rápido.

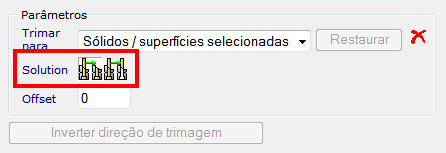

Dica:- Ao trimar para uma superfície, os botões de Solução asseguram que a porção correta do pino seja deixada no modelo.
Dica: Ao utilizar trimagem de pino extrator, a profundidade do furo é medida a partir do ponto mais baixo da região trimada do pino extrator. Isso permite que furos apresentem uma profundidade suficiente quando trimados para uma face 3D íngreme.
