Estende a pcurve selecionada para outra posição na superfície.
- Selecione a pcurve.
- Clique em

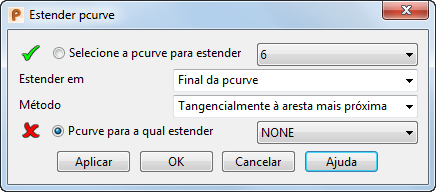

na barra de ferramentas Região de Trimagem para exibir o diálogo Estender pcurve:
Os rótulos de ponto são exibidos automaticamente. Alternar o botão
para ocultar ou exibir rótulos.
Nota: As opções de extensão de curva não funcionam se a pcurve selecionada estiver fechada. Curvas fechadas podem ser abertas utilizando Cortar a pcurve. - Selecione a opção Selecione a pcurve para estender e selecione uma pcurve na janela gráfica ou na lista suspensa para estender.
- Selecione a extremidade da pcurve que será estendida:
- Selecione uma opção na lista suspensa Estender em: Os números de ponto mostrados na pcurve selecionada permitem observar quais são os pontos inicial e final.
- Clique nas alças gráficas na extremidade de cada pcurve para especificar a partir de onde deseja estender. A
indica que a pcurve é estendida a partir desta extremidade.
Nota: Se você pré-seleciona pontos na pcurve, a opção Estender em é especificada antes de abrir a caixa de diálogo. - Selecione uma opção na lista suspensa Método para especificar como e onde deseja estender o pcurve:

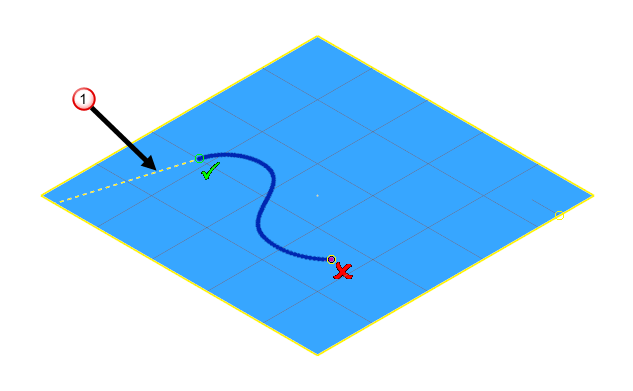

- Tangencialmente à aresta mais próxima — Estende a pcurve ao longo da tangente no seu ponto extremo selecionado até as arestas mais próximas da superfície
.

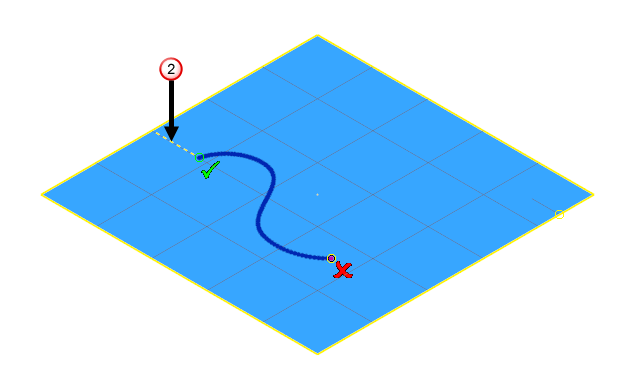

- Pela rota mais curta até a aresta mais próxima — Estende a pcurve ao longo do caminho mais curto até a aresta mais próxima da superfície
.
- Tangencialmente a uma pcurve — Estende a pcurve selecionada, ao longo da tangente no seu ponto extremo, para outra pcurve dentro da mesma superfície. Caso a superfície apresente mais do que duas pcurves, a lista suspensa Estender para pcurve torna-se ativa, permitindo a seleção de uma pcurve.
- Pela rota mais curta até uma pcurve — Estende a pcurve selecionada pela menor distância até outra pcurve dentro da mesma superfície. Caso a superfície apresente mais do que duas pcurves, a lista suspensa Estender para pcurve torna-se ativa, permitindo selecionar uma pcurve.
Nota: A figura abaixo mostra uma extremidade estendida, mas ambas as extremidades poderão ser estendidas se a opção Ambos os extremos estiver selecionada na lista Estender em.Nota: A figura abaixo mostra uma extremidade estendida, mas ambas as extremidades poderão ser estendidas se a opção Ambos os extremos estiver selecionada na lista Estender em. Ambas tomam o caminho mais curto, que pode não ser para a mesma aresta da superfície. - Tangencialmente à aresta mais próxima — Estende a pcurve ao longo da tangente no seu ponto extremo selecionado até as arestas mais próximas da superfície
- Selecione a opção Selecione a pcurve para estender e selecione uma pcurve na janela gráfica ou na lista suspensa para estender a pcurve selecionada inicialmente.
- Clique em Aplicar para estender a pcurve.
- Clique OK para fechar o diálogo.
Nota: Cancelar fecha a caixa de diálogo e cancela qualquer extensão de pcurve não aplicada.
