Criando curvas a partir de seções oblíquas

Você pode criar curvas a partir de seções oblíquas em uma superfície, um sólido, uma malha ou um componente.

Para criar uma curva de seção:

1. Crie um plano de trabalho.



   O plano principal do plano de trabalho ativo é utilizado para definir o plano que interseciona as superfícies e sólidos para criar a curva de seção.

   Se nenhum plano de trabalho estiver ativo, então o plano principal da área de trabalho absoluta é utilizado.

2. Posicione o plano de trabalho de forma que seu plano principal esteja sob o ângulo segundo o qual você deseja criar a curva de seção.
3. Selecione os objetos.
4. Clique na guia Arames > painel Da Seleção > Curva de Seção.

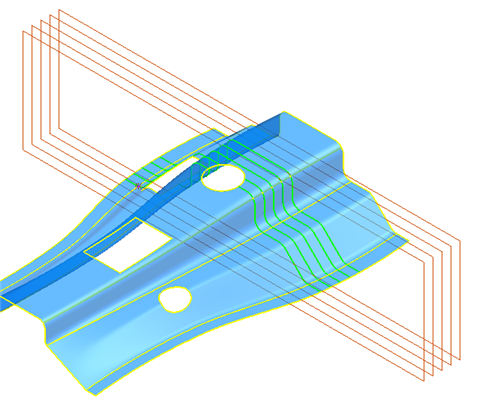

   Um plano é exibido para indicar onde as curvas de seção cortam os objetos:

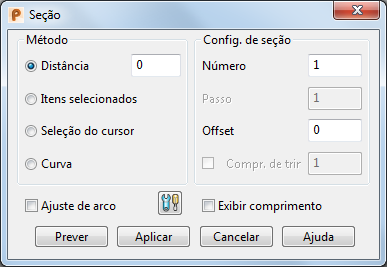

5. Utilize o diálogo Seção para definir sua curva de seção:



   Método

   Selecione um dos seguintes métodos para criar a curva:

   • Selecione Distância e configure a distância ao longo do eixo principal a partir do plano principal onde você deseja que as curvas de seção cortem os objetos. Se necessário, altere o eixo principal utilizando os botões de plano principal na barra de status.

     Quando você insere uma distância, o plano se move para a nova posição da curva de seção. Insira um valor de 20. O plano é movido para refletir a alteração.



   • Selecione Itens Selecionados para criar automaticamente um Número de seções através da seleção.
   • Selecione Seleção do cursor para definir a posição desejada para a criação das seções de corte selecionando um ponto. As seções oblíquas são criadas utilizando o ponto selecionado como mostrado no modelo abaixo:

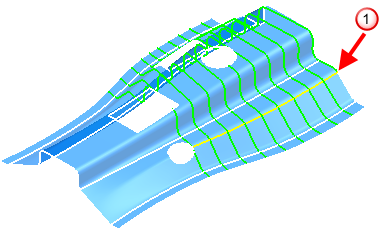

   • Selecione Curva para criar curvas de seção normais a uma curva-guia 3D, a uma dada distância ou com um número específico de seções:
     1. Selecione a curva a ser utilizada como curva diretriz .
     2. Ajuste as configurações nas outras opções conforme necessário. O modelo abaixo mostra dez curvas de seção.
     3. Clique em Prever para visualizar as curvas.



   Config. de seção

   Utilize as seguintes opções para criar uma ou mais curvas de seção a partir do plano ao longo do eixo principal.

   • Insira o Número de curvas de seção.



   • Insira o Passo para definir a distância entre cada corte de seção. Caso Itens selecionados esteja selecionado, o Passo não pode ser modificado.



   • Defina a distância pela qual as curvas de seção sofrem Offset a partir dos objetos. O offset é ao longo do plano, do mesmo lado que a normal da superfície em cada ponto. Se o offset for zero, a nova curva é dependente da superfície subjacente.

     Um valor de offset de 5 foi utilizado no exemplo abaixo.



   • Selecione Compr. de trimagem para trimar curvas de seção para o comprimento especificado. As curvas de seção no modelo a seguir foram trimadas para 10.

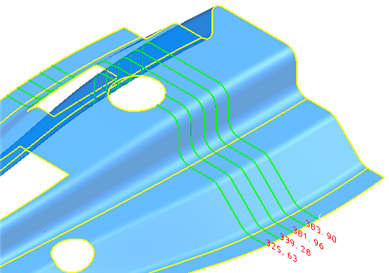

   • Selecione Exibir comprimento para exibir os rótulos de comprimento como mostrado abaixo:



   • Selecione Ajuste de arco para aplicar ajuste de arco automaticamente a quaisquer curvas criadas utilizando o diálogo. Você também pode clicar no botão Opções de ajuste de arco para abrir o diálogo Ajuste de arco.
   • Clique em Aplicar para criar as curvas de seção e continuar a adicionar mais curvas aos objetos.
6. Clique OK para aceitar as alterações e fechar o diálogo.
