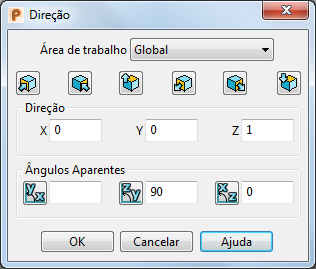

Diálogo Direção

Edite a direção do item selecionado utilizando o diálogo Direção. Uma direção é definida em termos de um vetor unitário.

Área de trabalho — Selecione a área de trabalho na qual definir a direção.

Alinhe o item selecionado com o eixo escolhido utilizando os seguintes botões:

Eixo X Positivo

Eixo Y Positivo

Eixo Z Positivo

Eixo X Negativo

Eixo Y Negativo

Eixo Z Negativo

Direção — Insira as coordenadas X, Y e Z para o vetor unitário.

Ângulo Aparente — O ângulo aparente do vetor unitário a partir do eixo do plano, como mostrado pelo botão. O botão ao lado de cada caixa abre a calculadora para que você possa inserir expressões mais complexas.

Nota: Se um item estiver selecionado na tela, o vetor unitário será alinhado com esse item. Como o vetor se alinha com o item depende do item e de onde ele é selecionado. Por exemplo, selecionar um arco em seu centro alinha o vetor perpendicularmente ao arco, enquanto selecionar o arco em si alinha o vetor com a tangente ao arco na posição da seleção.

OK — Salva as edições realizadas na direção do item selecionado e fecha o diálogo.

Cancelar — Fecha o diálogo e descarta qualquer alteração.
