Diálogo Primitivo - guia Espaço de Trabalho

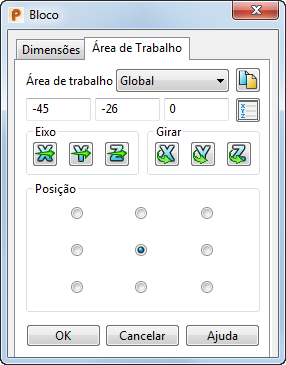

Utilize a guia Espaço de Trabalho para especificar a área de trabalho do primitivo.

Você pode:

• Definir o Espaço de Trabalho no qual deseja editar o primitivo selecionando um plano de trabalho na lista suspensa.
• Criar uma cópia do plano de trabalho clicando em no diálogo.
• Definir uma nova origem para a primitiva inserindo novos valores X, Y, Z ou clicando em para exibir o diálogo Posição.
• Alterar a direção de seu Eixo clicando em , ou para abrir o diálogo Direção.
• Girar sobre seu eixo clicando em , ou para abrir o diálogo Calculadora. Utilizar a calculadora para definir a distância pela qual você deseja girar o primitivo.
• Especificar a Posição da origem de blocos de primitivo.

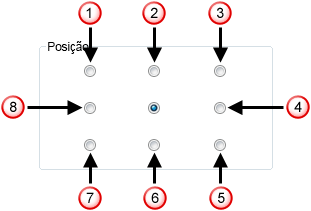

  A opção padrão é o centro da base do bloco. Outras opções disponíveis são exibidas abaixo. Todas as posições são com relação ao padrão.



  Canto superior esquerdo

  Aresta superior do centro

  Canto superior direito

  Aresta direita do centro

  Canto inferior direito

  Aresta inferior do centro

  Canto inferior esquerdo

  Aresta esquerda do centro

OK — Aceita as alterações e fecha o diálogo.

Nota: Você também pode utilizar esse diálogo para orientar vários primitivos.
