Você pode definir critérios de pesquisa selecionando uma figura no modelo. Isso permite procurar por todas as figuras semelhantes mesmo que você não conheça seus tamanhos.
- Selecione o sólido que você deseja examinar, por exemplo:
Nota: Caso nenhum sólido seja selecionado, o sólido ativo é utilizado por padrão. - Clique na guia Sólido > painel Figura > Reconhecimento Inteligente para exibir o diálogo Reconhecimento de Figura Inteligente.
- Selecione o Tipo de Figura que você deseja detectar.

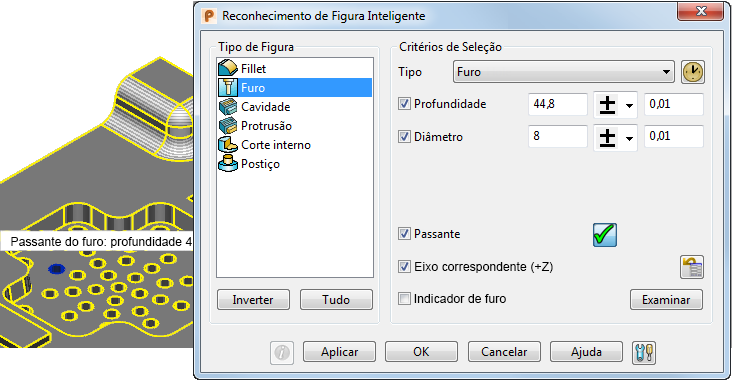

- Movimente o mouse sobre uma instância do tipo de figura selecionado, para que o rótulo e informação de dimensão sejam exibidos:
- Clique na figura. A figura é exibida em azul e os critérios de pesquisa são definidos para corresponderem à figura selecionada.
Nota: Você pode utilizar esse método para selecionar vários tipos de figura, porém certifique-se de selecionar Tudo selecionado na lista Tipo.
