Suavizar curvas proporciona continuidade de tangência nos pontos selecionados. Continuidade de tangente é uma mudança suave na direção da tangente conforme você segue pela curva. As posições dos pontos selecionados são alteradas durante essa operação.
Para aplicar spline a uma curva:
- Selecione uma curva.

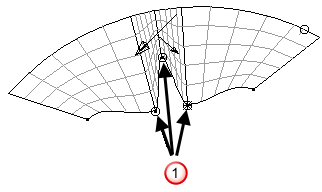

- Selecione os pontos na curva a serem suavizados (spline)
:
Pelo menos dois pontos devem ser selecionados na curva. Em curvas abertas, os pontos inicial e final não devem ser selecionados.

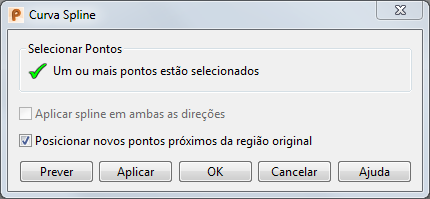

- Clique na guia Gerenciar > painel Modificar > Spline para exibir o diálogo Curva Spline:
Dica: Se você não tiver pontos selecionados ou a seleção atual de pontos da curva não for correta, poderá selecionar diferentes pontos de curva, enquanto a caixa de diálogo estiver aberta. - Utilize as opções no diálogo para aplicar spline aos pontos na curva:

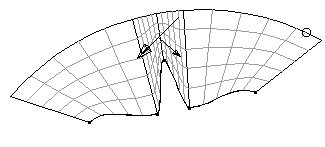

- Aplicar spline em ambas as direções — Selecione essa opção para aplicar a spline em ambas as direções ao redor dos pontos selecionados.

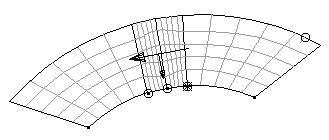

- Posicionar novos pontos próximos da região original — Selecione essa opção para posicionar os pontos perto de sua localização original na curva de spline:

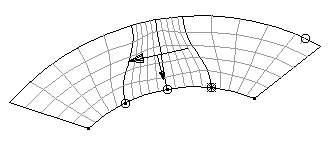

Caso contrário, eles são igualmente distribuídos ao longo da curva suavizada:
- Caso você não tenha certeza sobre como posicionar os pontos, clique no botão Prever para visualizar a aparência da curva.
- Clique em OK para aplicar spline e fechar o diálogo.
