Sombreamento de curvatura exibe a curvatura de uma superfície para ajudar a detectar qualquer defeito. Também pode ajudar a decidir o melhor tamanho de ferramenta de corte. Sombreamento de curvatura pode ser considerado como uma forma de inspeção de superfície. Permite verificar a superfície de um modelo de várias maneiras. Inclui:
- destacar ondulações da superfície.
- exibir a suavidade da superfície.
- exibir como superfícies se combinam umas com as outras.
Esse tipo de sombreamento auxilia no desenho de produtos que precisam ter uma aparência estética. O sombreamento indica o nível de curvatura da superfície e se as superfícies se mesclam bem umas às outras.
- Clique na guia de Visualização > painel Sombreamento > Curvatura.

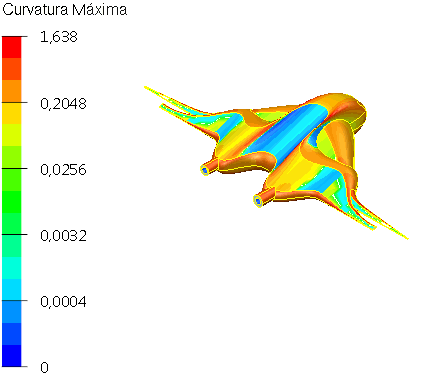

As superfícies no modelo são coloridas utilizando sombreamento de curvatura; cores diferentes são utilizadas para representar as diferentes curvaturas nas superfícies.
Curvatura num ponto de uma curva é definida como:Curvature = 1/r
onde r é o raio do arco que se ajusta à curva nesse ponto. Raio r é também conhecido como o raio de curvatura.Mapas de curvatura podem ser difíceis de interpretar, e geralmente as variações em curvatura - em vez de valores absolutos - são mais interessantes ao visualizar uma superfície com sombreamento de curvatura. Variações irregulares na curvatura tendem a indicar superfícies de baixa qualidade.
A curvatura de um ponto numa superfície é obtida intersecionando a superfície com um plano através do ponto resultando numa curva planar. A curvatura do ponto é então tomada como a curvatura do ponto na curva planar. Em qualquer ponto, um número infinito de planos pode intersecionar a superfície, resultando portanto num número infinito de curvaturas. Assim, para cada ponto, existirá uma curvatura máxima e mínima. Esses valores são utilizados para a curvatura.
- Selecione Arquivo > Opções > Opções de Aplicativo > Ferramentas > Análise > Análise de Superfície para exibir a página Análise de Superfície do diálogo Opções .
- Na área de Sombreamento de Curvatura, especifique as seguintes opções:
Tipo — Configura o tipo de curvatura exibida. Você pode escolher entre o seguinte:
- Curvatura mínima — Essa é a curvatura mínima em um ponto.
- Curvatura máxima — É a curvatura máxima em um ponto.
- Curvatura gaussiana — É o produto das curvaturas mínima e máxima.
- Curvatura média — É o valor médio das curvaturas mínima e máxima.
Tipo de Representação — Controla a representação da curvatura. Você pode escolher entre o seguinte:
- Listrada — A curvatura em cada ponto é representada por uma cor em espectro. As cores estão em faixas.
- Espectro — A curvatura em cada ponto é representada por uma cor em espectro. As cores mudam suavemente.
- Bicolor — Mostra a curvatura positiva e negativa utilizando duas cores, independente de Curvatura Com Sinal estar ou não selecionado. A cor fica mais clara à medida que a magnitude da curvatura aumenta.
Em sombreamento Listrado e Espectro, somente a magnitude da curvatura é exibida (a menos que a opção Curvatura Com Sinal esteja selecionada). A magnitude máxima exibida será o maior dos valores absolutos das curvaturas mínima e máxima. A magnitude mínima exibida será o menor dos valores absolutos das curvaturas mínima e máxima. A magnitude média exibida será a média dos valores absolutos das curvaturas mínima e máxima.
Escalar — Selecione Log ou Linear. Com uma escala de curvatura linear, você observaria uma alteração na cor do sombreamento mais nitidamente se a curvatura de uma superfície mudasse repentinamente. Para visualizar uma maior variedade de curvaturas na superfície de um modelo, utilize a escala de curvatura logarítmica.
Desenhar Escala — Selecione essa opção para exibir uma legenda colorida no canto inferior esquerdo da vista.
Curvatura Assinalada — Selecione essa opção para exibir a curvatura positiva e negativa. Desmarque essa opção para considerar somente a magnitude de curvatura, e o sinal é ignorado.
