Opções de Legenda

Utilize a página Legenda para especificar as configurações para criar e anexar legendas.

1. Clique em Arquivo > Opções > Opções de Aplicativo > Drafting > Legenda.
   Nota: Caso Microsoft Excel esteja instalado, a opção Usar planilha para criar legenda na porção inferior dessa página está selecionada por padrão e as outras opções de legenda não estão disponíveis. Habilita a funcionalidade aprimorada de Legendas e Lista de Materiais. Caso Microsoft Excel não esteja instalado, esta opção não está selecionada. Desmarque esta opção manualmente caso não deseje utilizar a funcionalidade aprimorada.
2. Utilize as opções para especificar as configurações de legenda padrão, como indicado a seguir:

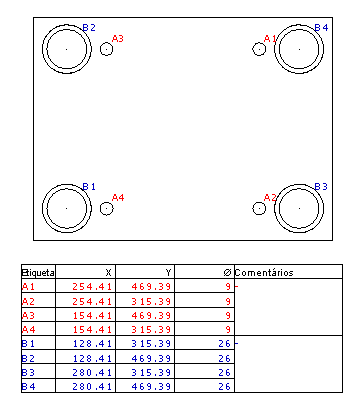

• Colorir rótulos automáticos por série — Selecione essa opção para alterar a cor dos rótulos conforme a série muda, por exemplo:



• Fonte — Selecione a cor utilizada pelo texto.
• Quadro — Selecione a cor utilizada pelas linhas do quadro.
• Usar plano de trabalho como referência Z — Selecione essa opção para utilizar o plano de trabalho para calcular a posição Z.
• Coordenada Z — Selecione essa opção para incluir a coordenada Z na legenda.
• Rotação do furo — Selecione essa opção para incluir colunas para o ângulo de rotação X e Y do furo.
• Comentários — Selecione essa opção para incluir uma coluna para adicionar seus comentários ao criar uma legenda.
• Profundidade — Selecione essa opção para incluir uma coluna com profundidade ao criar uma legenda para montagem e furos sólidos.
• Detalhes de rosca do furo — Selecione essa opção para incluir uma coluna para o passo, profundidade e Z inicial do furo.
• Nome da rosca do furo — Selecione essa opção para incluir uma coluna que lista o nome do padrão e tamanho da rosca.
• Tolerância do furo — Selecione essa opção para incluir uma coluna para a tolerância do furo.
• Incluir Valor de Diâmetro — Selecione entre exibir ou não uma coluna para valores de diâmetro. Há três opções: Automático, Ligadoe Desligado. Auto exibe um diâmetro somente se o item de legenda foi definido a partir do centro de um círculo. Ligado sempre exibe uma coluna de diâmetro e um hífen (-) é exibido se o item de legenda não foi definido a partir do centro de um círculo. Desligado nunca exibe uma coluna de diâmetro.
• Altura do texto — Insira a altura do texto de legenda de furo.
  Nota: Essa opção somente está disponível quando Usar planilha para criar legenda não estiver selecionado.
• Casas decimais de diâmetro/profundidade — Insira o número de casas decimais a serem exibidas para o valor de diâmetro ou profundidade. Se as unidades do modelo forem polegadas, casas decimais adicionais são exibidas.
• Casas decimais de coordenada — Insira o número de casas decimais a serem exibidas para as coordenadas. Se as unidades do modelo forem polegadas, casas decimais adicionais são exibidas.
• Rotular automático — Selecione essa opção para exibir um rótulo próximo a cada objeto utilizado numa legenda. O cabeçalho de coluna do objeto na legenda é Rótulo. Se essa opção não estiver selecionada, nenhum rótulo é exibido e o nome do objeto é utilizado na legenda. O cabeçalho de coluna do objeto na legenda é o nome do tipo do objeto (por exemplo, plano de trabalho).
• Ajustar colunas à largura — Selecione essa opção para configurar as larguras das colunas X, Y, Z e de diâmetro para o tamanho especificado em Largura da Coluna. Desfaça a seleção para permitir que o PowerShape configure a largura das colunas automaticamente, ajustando o tamanho da maior entrada.
• Largura da coluna — Se você selecionar Ajustar colunas à largura, insira o valor da largura da coluna. Se a entrada mais ampla for maior que a largura especificada, todas as colunas serão redimensionados para se ajustarem a essa entrada.
• Furos a Incluir — Selecione quais furos são incluídos numa legenda:
  • Sob qualquer ângulo — Inclui furos sob qualquer ângulo com a vista.
  • Normal à vista — Inclui somente furos normais à vista.
  • Cujas faces são normais à vista — Inclui somente furos cujas faces sejam normais à vista.
• Mostrar somente furos na frente — Selecione essa opção para exibir apenas furos na frente da vista.
• Incluir furos pré-perfurados — Selecione essa opção para incluir qualquer furo pré-furado no objeto. Furos pré-perfurados existem em alguns componentes Toolmaker, tais como, placas cavidade inferior e superior.
• Método de ordenação — Escolha como você deseja rotular objetos na mesma série.
• Usar planilha para criar legenda — Caso Microsoft Excel esteja instalado, essa opção está selecionada por padrão e as outras opções de legenda não estão disponíveis. Habilita a funcionalidade aprimorada de Legendas e Lista de Materiais. Caso Microsoft Excel não esteja instalado, esta opção não está selecionada. Desmarque esta opção manualmente caso não deseje utilizar a funcionalidade aprimorada.

Os rótulos nos círculos abaixo utilizam o método Ordenar da esquerda para a direita e de volta .

Os mesmos círculos são mostrados utilizando o método Ordenar para cima então para baixo .
