Você pode criar um contorno de curva composta em torno de superfícies, sólidos, malhas e componentes.
Para criar uma curva de contorno:

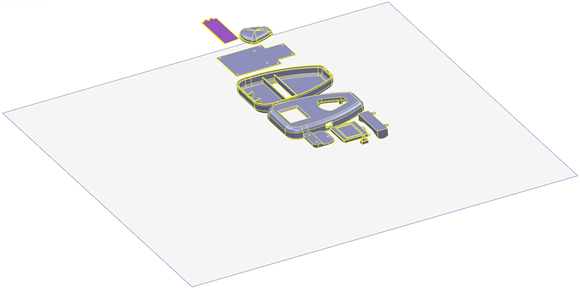

- Selecione os objetos para os quais deseja criar a curva de contorno. Por exemplo, a seleção abaixo contém sólidos, superfícies e malhas:

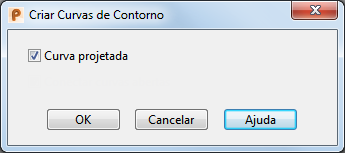

- Selecione guia Arames > painel Da Seleção > Curva de Contorno para exibir o diálogo Criar Curvas de Contorno:
e o plano de projeção, alinhado normal ao plano principal:
- Selecione Curva projetada para desenhar as curvas de contorno no plano de projeção.
Nota: Se Curva projetada não estiver selecionado, as curvas de contorno são criadas na mesma posição que os objetos. Oculte os objetos para visualizar as curvas de contorno.
- Utilize
para alterar o plano principal.

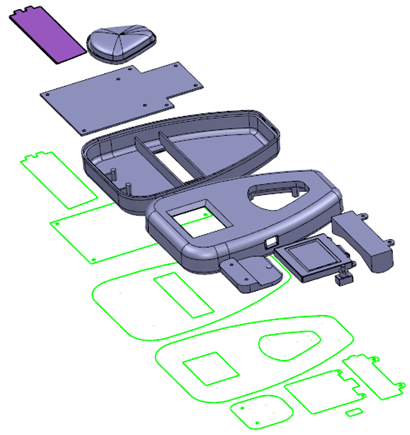

- Clique OK para criar curvas de contorno para os objetos selecionados:
Nota: Se um perfil interno em uma malha não for reconhecido, pode ser necessário reduzir o comprimento do triângulo utilizando a guia Gerenciar > painel Triângulos > Refinar.
Dica: Ao criar curvas de contorno ao redor de malhas, pode ser necessário utilizar Curva Spline ou Ajuste de Arco para obter uma curva suave.
