A opção Suave aplica suavização adicional a e em torno de pontos, conforme são editados, em uma tentativa de manter a forma da suavidade da curva. Isso é feito liberando tangentes e magnitudes em torno dos pontos editados.
Para aplicar a suavização a uma curva:
- Selecione uma curva.
- Clique na guia Gerenciar > painel Modificar > Suave para ativar ou desativar a suavização.
- Edite a curva conforme necessário.
Se a opção Suave estiver desmarcada (padrão), somente a edição original será realizada.

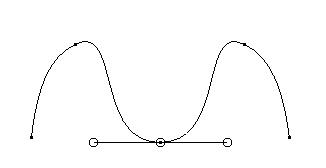

No nosso exemplo, movimentamos o ponto selecionado para baixo. Esse será o resultado se a opção Suave estiver desmarcada.
Se a opção Suave estiver marcada, pontos de cada lado do ponto editado (a menos que eles mesmos estejam sendo editados) terão suas magnitudes e direções de tangente liberadas.
Esse será o resultado no nosso exemplo se a opção Suave estiver marcada.
Se a edição for somente de posição, as magnitudes e direções de tangente no ponto editado também são liberadas.
Existem algumas limitações na liberação de tangentes:
- Se houver uma descontinuidade no ponto editado, as tangentes antes ou depois não serão liberadas. A descontinuidade é preservada. Porém, as magnitudes serão liberadas.
- Se houver uma descontinuidade em pontos adjacentes, então somente a direção de tangente e magnitudes internas são liberadas, isto é, a tangente depois no ponto antes e a tangente antes no ponto depois.
A opção Suave é aplicada para posicionar a edição, a edição de tangente e as edições gerais (quando na guia Editar > painel Modo > Modo Subitem).
