Criando uma hélice

Para criar uma hélice:

1. Clique na guia Arames > painel Criar > Elipse > Hélice.
2. Posicione o cursor e clique para inserir o ponto de origem para a hélice.

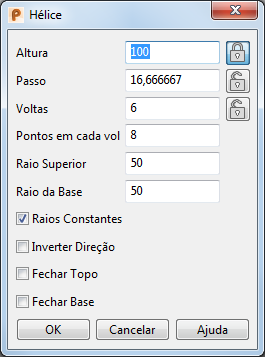

3. Utilize o diálogo Hélice para especificar as dimensões para a curva de hélice:



   1. Insira a altura vertical total da hélice.
      Isso é medido a partir do ponto de origem.

      Nota: Como alternativa, mude a altura da hélice arrastando dinamicamente a alça de seta no topo da hélice:



      Nota: Altura, Passo e número de Voltas estão relacionados. Se você alterar um valor, outro valor também deverá ser alterado para manter a definição da hélice consistente.
   2. Insira um valor de passo para especificar a distância vertical entre as voltas consecutivas.
   3. Insira o número de voltas necessárias na hélice.
   4. Clique no botão para travar ou destravar a altura, o passo e o número de voltas para a hélice.

      Quando uma dimensão estiver travada, ela não será alterada quando você alterar outra dimensão. Por exemplo, se a altura for travada e você alterar o passo, o número de voltas será alterado para manter a definição consistente.

      No exemplo abaixo, a altura é 100, o passo é 16.6 e há 6 voltas:



      O exemplo abaixo mostra a mesma hélice com a altura travada e o passo aumentado para 30. O número de voltas diminuiu para manter consistência:

   5. Especifique o número de Pontos em cada volta.

      Aumentar o número de pontos por volta aumenta a precisão da curva criada.

   6. Insira um valor para especificar o Raio Superior; o raio no topo da hélice.

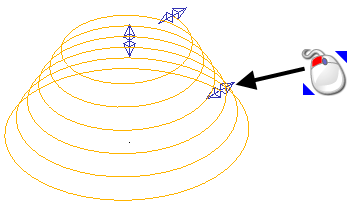

      Nota: Como alternativa, altere o raio superior da hélice arrastando dinamicamente a alça de seta no topo da hélice:
   7. Insira um valor para especificar o Raio da Base; o raio na base da hélice.

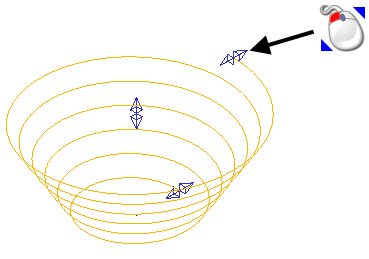

      Nota: Como alternativa, altere o raio da base da hélice ao arrastar dinamicamente a alça de seta na parte inferior da hélice:
   8. Selecione Raios Constantes para fazer com que os raios da base e do topo permaneçam iguais.
   9. Selecione Inverter Direção para alterar a direção da hélice entre o sentido horário e anti-horário.
   10. Selecione Fechar Topo para criar um laço fechado de 360 em uma altura constante em torno do topo da hélice.
   11. Selecione Fechar Base para criar um laço fechado de 360 em uma altura constante em torno da base da hélice.
   12. Clique em OK para aplicar as alterações e fechar o diálogo.
       Nota: O eixo da hélice se alinha com a normal do plano de trabalho ativo.
4. Para usar as opções de edição de curva, selecione a hélice para exibir a guia Ferramentas de Curva.
