Anotação é o texto de dimensão
:
Utilize a página Anotação para alterar as opções de anotação:
Estilo — Selecione um estilo de linha da lista
Fonte — Selecione a fonte a ser utilizada para a anotação.
Texto inserido — Selecione essa opção para embutir o texto na linha de chamada.
Texto horizontal — Selecione essa opção para posicionar o texto horizontalmente ao plano principal.
Suponha que dimensões estejam inclinadas como mostrado abaixo:
Quando o texto é alterado para horizontal, as dimensões se parecem com isso:
Espaçamento — Edita o espaço entre a linha de chamada e o texto:

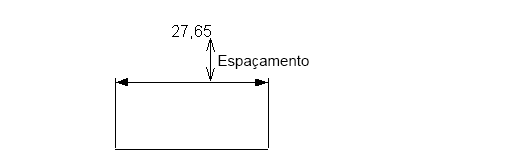

- Se Texto horizontal estiver selecionado, o espaçamento é como mostrado abaixo:

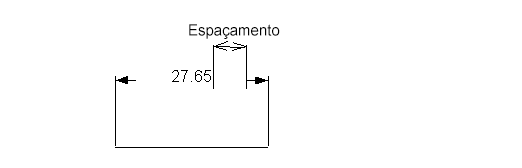

- Se Texto inserido estiver selecionado, o espaçamento é:
Frações — Converte a parte decimal da dimensão numa fração, por padrão o oitavo mais próximo.
Denominador da fração — Configura o denominador da fração para um valor particular. Isso é útil caso você deseje comparar valores de dimensão.
Altura do Caractere — Edita a altura do texto.
Passo — Configura o espaço entre os caracteres.
Caracteres Proporcionais — (somente fonte Duct) Quando selecionado, o espaço ocupado por cada caractere não é fixo.
Formato do Ângulo — Modifica a maneira como uma dimensão angular é exibida. Você pode configurar o Formato do Ângulo para exibir todas as dimensões angulares como um dos seguintes:
- Decimal
- Graus
- Graus - Minutos
- Graus - Minutos - Segundos
Casas decimais — Casas decimais refere-se ao número de dígitos impressos após o ponto decimal. Por padrão, os números são impressos com duas casas decimais.
Remover Zeros à Direita — Selecione essa opção para remover qualquer zero à direita do ponto decimal da anotação de dimensão. Essa opção está inativa por padrão.
Opções de Dimensão Múltipla — As opções a seguir são para dimensões por ponto de referência, cadeia e ordenada:
- Espaço da chamada em ponto de referência — É a distância entre a linha de chamada e o texto para dimensões por ponto de referência.
- Texto inserido — Selecione essa opção para embutir o texto na linha de chamada. Desmarque essa opção para inserir uma posição para especificar onde o texto está na linha de chamada.
