Adicionando uma sequência de substituição de eletrodo a um template de desenho

Para adicionar uma sequência de substituição de eletrodo a um template de desenho:

1. Clique na guia Anotação > painel Texto > Horizontal.
2. No desenho, clique na posição do texto.
3. Insira um rótulo se necessário.

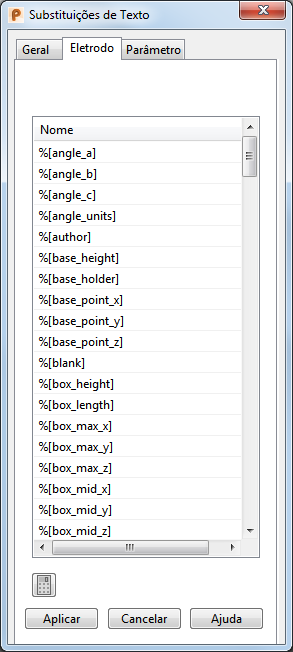

4. Clique em na barra de ferramentas Texto para exibir o diálogo Substituições de Texto.
5. Selecione a guia Eletrodo.



6. Utilize um dos seguintes métodos para inserir a sequência de substituição desejada:
   • Selecione a sequência de substituição desejada.

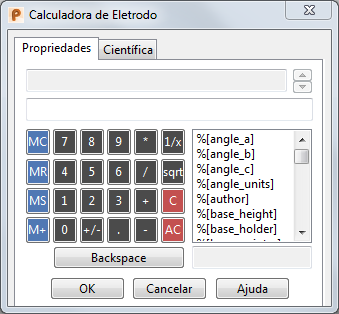

   • Clique para inserir uma expressão utilizando o diálogo Calculadora de Eletrodo



     Utilize as opções no diálogo para inserir uma expressão. Por exemplo, a seguinte expressão fornece uma altura segura de 10 acima da peça:

     %part_max_z + 10

7. Clique em Aplicar.



8. Clique Abandonar e clique no desenho para exibir o texto substituído
