Você pode gerar legendas especializadas para eletrodos chamada Folha de Sumário de Eletrodo, que incluem informações sobre os eletrodo.
Para criar uma Folha de Sumário de Eletrodo:
- Clique na guia Anotação > painel Tabela > Eletrodo para exibir informações no layout padrão no diálogo Folha de Sumário de Eletrodo.

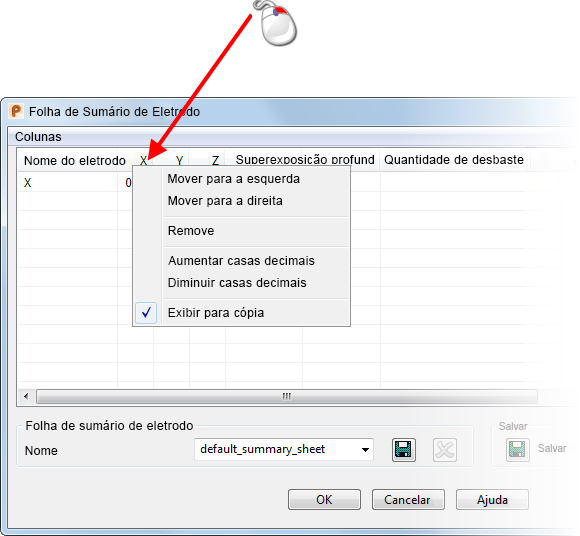

- Clique com o botão direito nos cabeçalhos de coluna no diálogo Folha de Sumário de Eletrodo e utilize as opções dos menus de contexto para personalizar o layout da folha de sumário.
O menu de contexto inclui opções para:
- adicionar ou remover colunas padrão.
- mover colunas para a esquerda ou direita
- configurar o número de casas decimais para atributos numéricos
- selecionar os atributos a serem exibidos para uma cópia de um eletrodo
É possível também:
- Clique no menu Colunas para exibir uma lista de colunas que podem ser incluídas na folha.
- Utilize um template Excel para inserir cálculos adicionais ou logotipos.
- Modifique a ordem de colunas dinamicamente arrastando o cabeçalho de coluna para a posição necessária.
Quando você clica em OK, pode escolher salvar a folha de sumário em formato .csv (separado por vírgula) ou .xlsx (MS Excel).
Nota: Folhas de Sumário de Eletrodo criadas em desenhos template de eletrodo são atualizadas quando um eletrodo é adicionado a um desenho de eletrodo. Cópias de eletrodo são adicionadas sob o eletrodo principal na planilha.
Dica: Também é possível exibir a Folha de Sumário de Eletrodo ao selecionar Modificar Layout no menu de contexto Planilha da folha de processo de eletrodo.
