Terceira página do Assistente de Gaveta - Dimensão dos componentes de gaveta

Esta página permite definir as dimensões básicas dos três componentes principais da gaveta.

Quando esta página do assistente é exibida, as opções não estão disponíveis. Quando você especifica os componentes para a gaveta selecionada pela primeira vez, o diálogo Assistente de Componente também é exibido para que você insira detalhes sobre o componente.

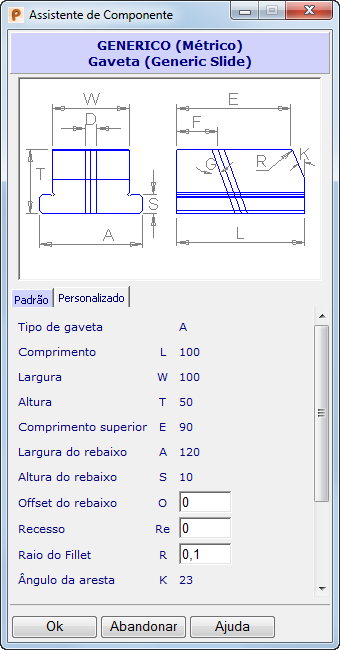

Utilize o diálogo Assistente de Componente para definir as dimensões da gaveta.
A imagem nesta página depende do tipo de gaveta que você selecionou. Esse tópico fornece uma descrição geral da página que se aplica a todos os tipos de gaveta.

É possível selecionar valores na caixa de diálogo. Como alternativa, clique em Personalizado para inserir seus próprios valores.

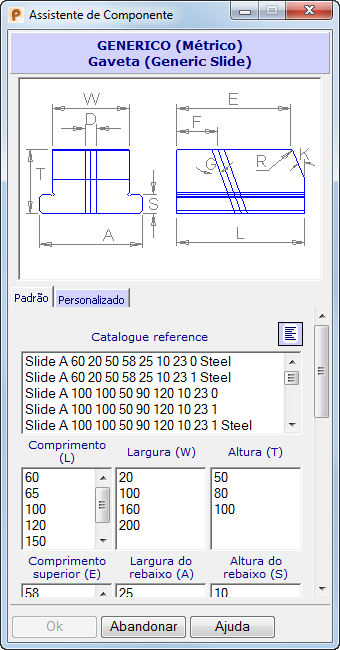

Selecione uma combinação
Clique em OK para fechar o diálogo Assistente de Componente e transferir as dimensões para a página Assistente de Gaveta

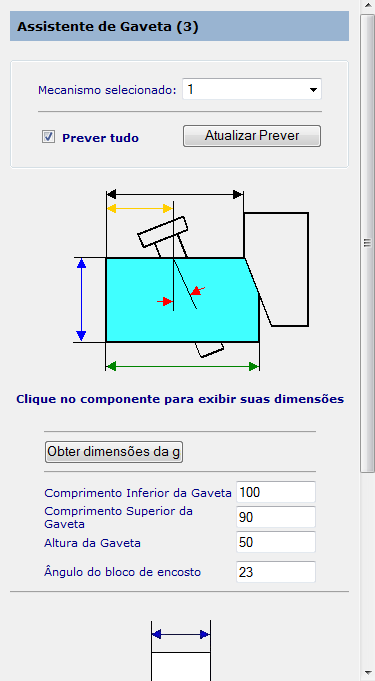

Edite os valores conforme necessário. Se você deseja exibir o diálogo Assistente de Componente novamente, clique em Dimensões da gaveta.

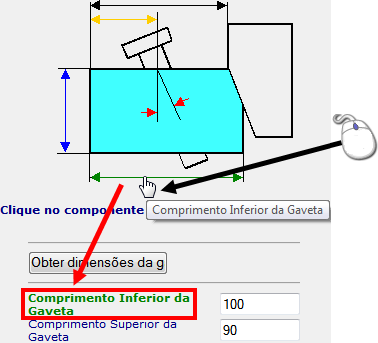

Se você movimentar o mouse sobre uma das dimensões na imagem, o texto correspondente a essa dimensão é destacado.

Você pode acessar outros parâmetros da gaveta clicando no botão Detalhes do componente para exibir o diálogo do componente.

Os valores inseridos no assistente aparecem neste diálogo. Este diálogo permite editar as dimensões menores (tais como raios e chanfros) para o componente.
Preencha as dimensões. Esse diálogo é semelhante à página de navegação utilizada para definir componentes.
Clique OK.
