Utilize a opção Projetado no diálogo Calculadora para medir a partir de projeções no plano principal.

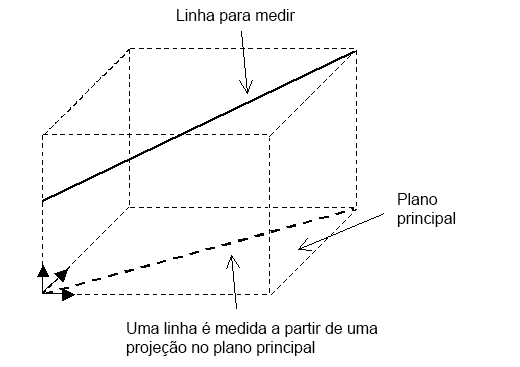

Uma linha é medida a partir de uma projeção no plano principal, mostrada na imagem abaixo.

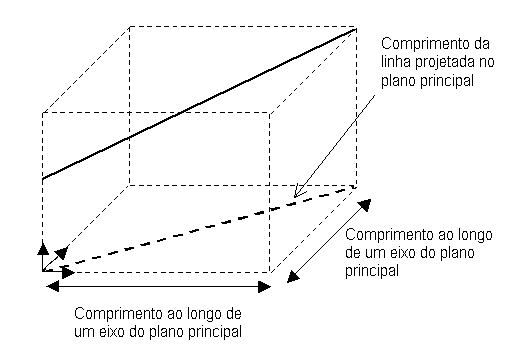

Você pode medir três valores a partir da projeção:
- O comprimento
- O comprimento ao longo de um dos eixos do plano principal.
Para medir o comprimento da projeção:
- Posicione o cursor sobre a linha até que um valor seja exibido.
- Clique duas vezes na linha para inserir o valor na caixa de expressões.
Para medir o comprimento ao longo do eixo:
- Clique na linha:
- Movimente o cursor na direção paralela ao eixo desejado. Conforme você movimenta o cursor, um valor é exibido.
- Clique para inserir o valor na caixa de expressões.

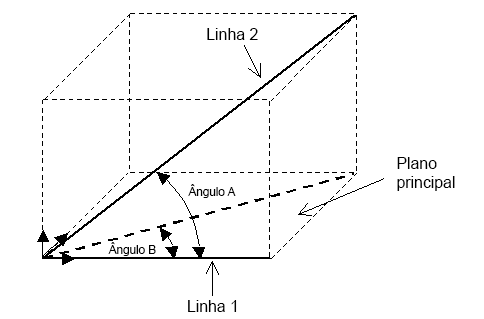

Para medir ângulos de linhas e posições projetadas no plano principal:
- Desmarque a opção Projetado para medir o Ângulo A entre a Linha 1 e a Linha 2.
- Selecione a opção Projetado para medir o Ângulo B entre a Linha 1 e a Linha 2.
Nota: Você não pode calcular projeções de arcos. Se você medir um arco, seu valor será o mesmo independente de a opção Projetado estar ou não selecionada.
