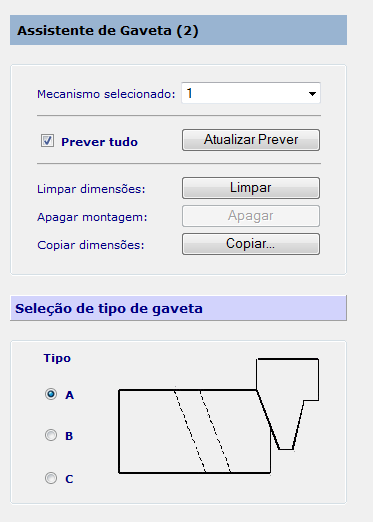

Esta página permite selecionar o tipo de gaveta a ser criada.
Mecanismo selecionado — Informa o postiço de gaveta no qual você está trabalhando. Esta lista contém todos os postiços de gaveta para os quais você precisa criar gavetas. O Toolmaker identifica se existem postiços de gaveta no seu molde através de seus nomes.
Se você possuir múltiplas cavidades, somente os machos para uma cavidade são dados. Quando você cria suas gavetas, as gavetas para as outras cavidades são criadas a partir destas.
Prever tudo — Selecione essa opção para desenhar uma pré-visualização de todas as gavetas que foram definidas. Você pode precisar clicar em Atualizar Prever. Desmarque essa opção para exibir somente a gaveta atual.
Os três itens acima aparecem em todas as páginas. Você pode alternar de uma gaveta para outra a qualquer hora.
Atualizar Prever — Atualiza a vista dependendo de que gavetas você deseja visualizar.
Limpar dimensões — Clique Limpar para remover todas as dimensões no Assistente de gaveta para o postiço da gaveta selecionado.
Copiar dimensões — Permite duplicar os componentes de uma gaveta existente para aquela atualmente selecionada.
Para duplicar uma gaveta:
- Clique em Copiar. Opções adicionais aparecem abaixo desta.
- Selecione o nome do postiço da gaveta a partir do qual você deseja copiar.
- Clique Copiar.
Seleção de tipo de gaveta — Selecione o tipo de gaveta entre um dos seguintes:
- Tipo A — Essa é a configuração de gaveta mais comum, que possui o ângulo de travamento para o bloco de encosto usinado na aresta externa da gaveta.
- Tipo B — A posição do bloco de encosto é usinada para fora da gaveta para economizar espaço.
- Tipo C — É semelhante ao Tipo B, porém o pino angular entra no bloco de encosto tornando a montagem ligeiramente mais compacta.
Próximo — Exibe a página seguinte do assistente.
