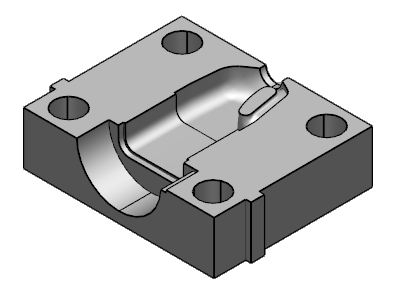

Utilize a funcionalidade de trimagem automática para criar um sólido a partir de um grupo de superfícies não trimadas que se intersecionam:
Nota: A disponibilidade dessa função depende do tipo de licença.
- Selecione guia Início > painel Seleção > Todas as Superfícies.

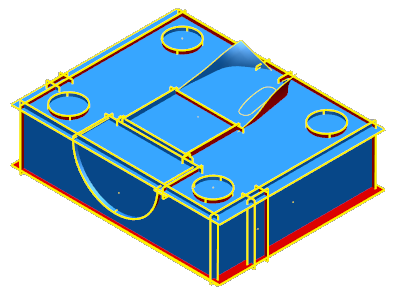

Todas as superfícies no modelo atual estão selecionadas:
- Clique na guia Sólido > painel De Itens > Trimar Superfícies Automaticamente para exibir o diálogo Trimagem Automática:
- Utilize a barra deslizante no diálogo para controlar quantas superfícies são utilizadas para trimar e criar um sólido.
Dica: O PowerShape estima a proporção de superfícies a serem mantidas e apagadas. Isso é indicado pela posição inicial da barra deslizante quando o diálogo é exibido.
- Adicionalmente, você pode selecionar superfícies manualmente para exibir o diálogo Face. Utilize as seguintes opções para incluir ou excluir superfícies da trimagem:
Manter — selecione para incluir a superfície ao trimar. A superfície é destacada em verde para indicar que essa opção foi selecionada.
Automático — selecione para que o PowerShape calcule a opção de manter ou apagar a superfície com relação à configuração da barra deslizante.
Apagar — selecione para excluir a superfície ao trimar. A superfície é ocultada a menos que Mostrar superfícies manualmente apagadas esteja selecionado.
- Adicionalmente, você pode selecionar superfícies manualmente para exibir o diálogo Face. Utilize as seguintes opções para incluir ou excluir superfícies da trimagem:
- Clique OK para fechar o diálogo e criar o sólido.
Nota: As superfícies utilizadas para criar o sólido são movidas para um novo nível quando a trimagem é concluída. Além disso, o sólido criado é ativado caso não exista outro sólido ativo no modelo no momento da criação.
Nota: Se a criação de um sólido utilizando a funcionalidade Trimar Superfícies Automaticamente falhar porque a entrada produziu um erro de operação Booleana, o diálogo de erro utilizado para operações Booleanas de sólido será exibido.
