Diálogo Definir propriedade avançada para Power Features

Use a caixa de diálogo Definir propriedade avançada para Power Features para alterar as regras de interseção associadas a uma Power Feature.

• Power Features — Lista as Power Features para um componente fonte. Para alterar as regras de interseção associadas a uma Power Feature, selecione-a na lista.

  As Power Features que foram omitidas mediante a opção Omitir por parâmetro serão exibidas com um junto a elas.

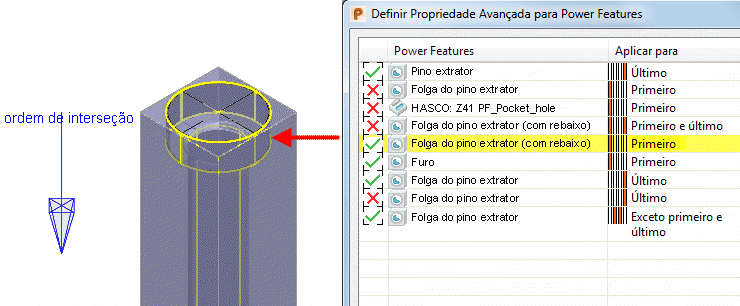

  As Power Features exibidas que estão selecionadas na lista são destacadas na montagem:



• Aplicar para — Cada Power Feature armazena uma regra que especifica como deve ser aplicada. Essas regras são baseadas na ordem em que o componente fonte (por exemplo, um parafuso) interseciona componentes alvo (por exemplo, placas). Dessa forma, um parafuso aplica uma folga de furo com rebaixo à Primeira placa com a qual interseciona.

  Cada componente fonte apresenta um vetor de direção utilizado para ordenar essas interseções, exibido como uma seta azul na caixa de diálogo Sumário de Power Features. Você pode modificar essa direção usando o botão Modificar Direção. A Primeira interseção é o ponto mais próximo no componente fonte ao longo da sua direção, a Última interseção é o ponto mais distante.

  Para um dado conjunto de interseções entre os componentes fonte e alvo, essa coluna mostra como as Power Features seriam aplicadas. Essas opções permitem especificar melhor se uma Power Feature é copiada para um componente alvo em particular, com base na ordem de interseção dos componentes alvo. As opções que podem ser exibidas na coluna são explicadas na tabela a seguir.

Aplicar a	Ação
	Copiar figura para todos os componentes.
	Copiar figura para todos os componentes exceto o primeiro.
	Copiar figura para todos os componentes alvo exceto o primeiro e o último
	Copiar figura para todos os componentes exceto o último.
	Copiar figura para todos os componentes exceto o n-ésimo. Por exemplo, se Número for 3, a figura serão aplicada a todos os componentes exceto o 3º.
	Copiar figura apenas para o primeiro componente.
	Copiar figura para o primeiro e último componentes.
	Copiar figura apenas para o primeiro e segundo componentes.
	Copiar figura apenas para o último componente.
	Copiar figura apenas para o último e penúltimo componentes.
	Copiar figura apenas para o enésimo componente. Por exemplo, se Número for 3, a figura é copiada apenas para o 3º componente.

Para alterar a opção mostrada na coluna Aplicar para:

1. Clique na linha que você deseja modificar.
2. Selecione uma opção na lista suspensa Aplicar para. Se você selecionar Número ou Todos exceto número, a opção Número se tornará ativa.

• Número — Insira o número do componente que será utilizado pelas regras Número ou Todos exceto número.
• Modificar Direção — Modifique a direção da Power Feature utilizando a caixa de diálogo Plano de trabalho.
• — Mostra e oculta o rótulo Ordem de interseção.
