Utilização da barra Status

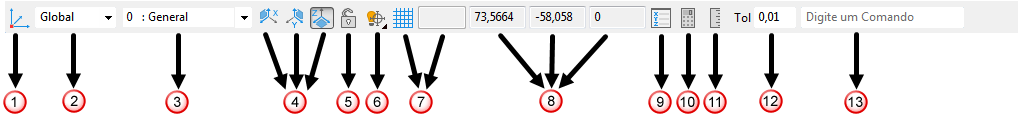

A barra Status está fixada na parte inferior da tela.

Tecla	Nome	Descrição
	Plano de trabalho Temporário	Utilize este botão para criar ou remover um plano de trabalho temporário.
	Plano de trabalho	Utilize esta lista para ativar e desativar planos de trabalho. Você também pode utilizá-la para alterar o nome do plano de trabalho selecionado.
	Nível Atual	Exibe o nível do item selecionado ou o nível em que você está trabalhando. Utilize para alterar o nível dos itens selecionados. Somente níveis nomeados exibidos no diálogo Nível serão exibidos nesta lista.
	Plano principal	Selecione um botão para definir o plano principal da área de trabalho atual. Cada botão exibe o rótulo do eixo que é normal ao plano principal. Por exemplo, o botão com rótulo Z representa o plano principal XY.
	Travar ponto	Alterne este botão para ativar ou desativar a trava de ponto ao inserir posições usando o mouse.
	Cursor Inteligente	Clique com o botão direito neste botão flyout para exibir a barra de ferramentas do Cursos Inteligente flyout.
	Grade ligada/desligada	Alterne este botão para ativar ou desativar a grade. O cursor captura as linhas de grade ao posicionar objetos.
	Escala da grade	Visualize e edite a escala da grade quando estiver ativada.
	Coordenadas	As coordenadas X, Y e Z do cursor são exibidas respectivamente.
	Posição	Quando você cria objetos, clique neste botão para exibir o diálogo Posição, no qual há várias ferramentas para inserir as posições.
	Calculadora	Clique neste botão para abrir a Calculadora.
	Medir	Clique neste botão para exibir o diálogo Medir.
	Tol	A tolerância geral variável é exibida. Você pode editar o valor.
	Entrada de comando	Utilize a caixa de seleção para inserir comandos. Use as teclas de seta para cima e para abaixo para exibir os comandos inseridos anteriormente. Clique duas vezes na caixa para exibir a Janela de Comando.
