Utilize a página Curva da caixa de diálogo Opções para definir as opções de curvatura para criação de curvas B-spline e G2 e criar curvas compostas automaticamente a partir de uma solução de fillet trimado.
- Clique em Arquivo > Opções > Opções de Aplicativo > Objeto > Curva.
- Utilize as opções a seguir para especificar as configurações de criação de curva:
Curvatura Contínua
Essas opções configuram a curvatura como zero nos pontos inicial e final ao criar curvas B-spline e g2.

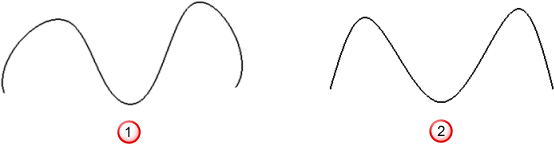

Curvatura zero tem um efeito de aplainamento na curva.
Curvatura diferente de zero.
Curvatura zero.
Fillet de Curva
As duas opções a seguir são utilizadas com a guia Modelo de Arames > painel Criar > Fillet > opções Arco de Fillet e Curva de Blend Trimada, em que dois elementos adjacentes são trimados e uma curva de fillet é criada entre eles.
Confirmar soluções de trimagem — Se esta opção estiver marcada e a opção Criar curva composta automaticamente da solução trimada também estiver marcada, será criada uma curva composta para apenas quatro das oito possíveis soluções de trimagem oferecidas pela guia Modelo de Arames > painel Criar > Fillet > opção Curva de Blend Trimada. Isso porque uma curva composta válida não pode ser criada automaticamente onde há um salto no caminho numa solução de trimagem.
Criar curva composta automaticamente da solução trimada — Selecione essa opção para criar automaticamente uma curva composta a partir da solução de fillet trimado.
