Utilize a página Sólidos da caixa de diálogo Opções para controlar as configurações padrão para sólidos dentro de modelos:
- Clique em Arquivo > Opções > Opções de Aplicativo > Objeto > Sólidos.
- Especifique as configurações padrão para criação de sólidos usando as seguintes opções:
- Sólidos versão 8 — Selecione essa opção para criar novos sólidos como sólidos Versão 8.
- Colocar superfícies/malhas no nível do sólido ao converter — Selecione essa opção para armazenar superfícies e malhas no mesmo nível que o sólido. Quando não selecionada, as superfícies e malhas permanecem nos seus níveis originais.
- Remover trimagem das superfícies com trimagem local desligada — Essa opção controla o comportamento de superfícies trimadas que apresentam o indicador local de trimagem desligado quando transformadas em sólido.
Selecione esta opção para remover as fronteiras das superfícies automaticamente quando elas forem transformadas em um sólido. As superfícies no sólido aparecem portanto não-trimadas.
Desmarque esta opção para fazer as superfícies parecerem trimadas quando transformadas em um sólido.
- Marca de centro de arcos — Selecione essa opção para marcar os pontos de centro de arcos em arame utilizados em sólidos e figuras de sólido. O ponto central de qualquer arco é marcado por um ponto. Qualquer objeto arrastado sobre esse ponto é posicionado no centro do arco. Essa opção está selecionada por padrão.
Essa opção também marca o centro dos arcos utilizados em curvas compostas ao criar extrusões primitivas, revoluções, figuras de corte, figuras de postiço, figuras de saliência e figuras de rede de curvas.
- Converter triângulos não conectados num único sólido — Selecione essa opção para converter triângulos não conectados num único sólido.
- Agrupar figuras — Selecione essa opção para criar um grupo de figuras ao:
- criar sequencialmente duas ou mais figuras do mesmo tipo.
- selecionar figuras individuais na árvore e selecionar Agrupar Tudo no menu da árvore de Sólido.
- selecionar figuras individuais no modelo e selecionar Agrupar Tudo no menu da árvore de Sólido.
- Atribuir nomes expressivos a grupos — Selecione essa opção para atribuir a grupos nomes relacionados ao conteúdo. Esta opção está selecionadapor padrão.

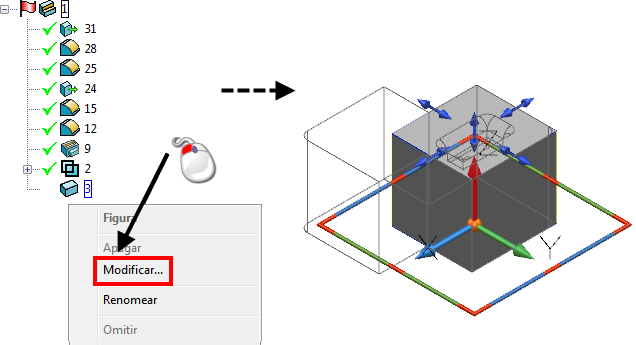

- Editar figuras em posições transformadas — Selecione essa opção para editar uma figura na sua posição transformada. Então, se você tiver movido um bloco Booleano, o bloco é editado na sua posição atual.

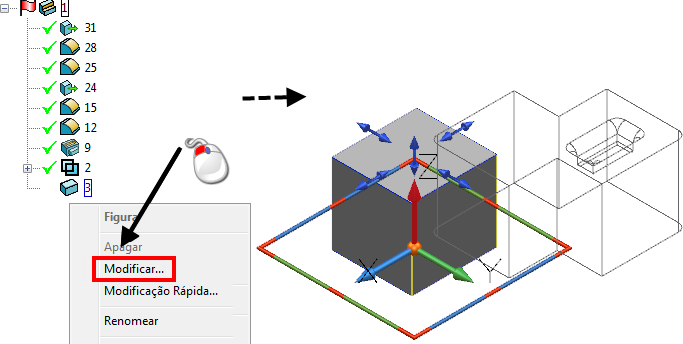

- Quando Editar figuras em posições transformadas não está selecionado, a figura é editada na sua posição antes da transformação ser aplicada. Portanto, se você mover um bloco Booleano, ele será editado na posição original.
No momento, esta opção funciona para as seguintes figuras na árvore:
- figuras base e primitivas
- figuras booleanas
- figuras de postiço booleano
- Modificação rápida ao clicar duas vezes numa figura — Selecione essa opção para que o diálogo de modificação rápida específico da figura, com menos ilustrações e opções de edição, seja exibido por padrão ao clicar duas vezes numa figura sólida.
