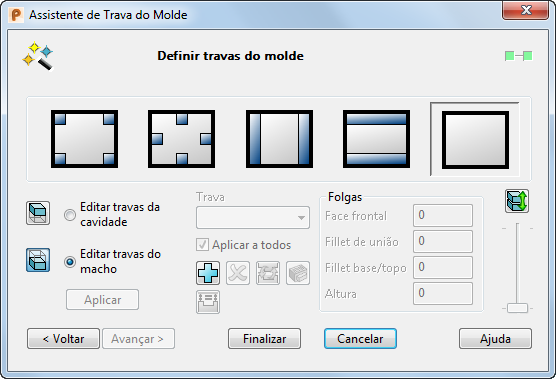

Assistente de Trava do Molde — Página Definir travas do molde

Esta página permite definir o layout e as folgas das travas do molde.

Você pode selecionar um layout pré-definido para as travas do molde ou definir seu próprio layout selecionando a opção layout personalizado e editando as travas adequadamente.

	Posicionar quatro travas de molde nos cantos dos insertos
	Posicionar quatro travas de molde de forma que estejam nos pontos médios das arestas do inserto.
	Criar um par de travas do molde ao longo das arestas esquerda e direita dos insertos.
	Criar um par de travas do molde ao longo das arestas superior e inferior dos insertos.
	Layout personalizado, sem travas visualizadas inicialmente.

Ao utilizar layouts pré-definidos, a metade macho da trava (a protrusão), sempre é adicionada ao inserto do macho e a metade fêmea da trava (o alojamento) no inserto da cavidade.

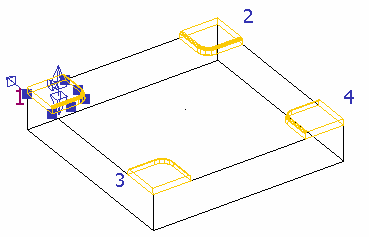

Todas as metades das travas de molde visualizadas são exibidas como instrumentação e a metade ativa atual apresenta alças de arraste anexadas. As travas são rotuladas com o mesmo nome exibido na lista suspensa Trava. A cor do rótulo para a trava ativa é diferente da cor dos rótulos para as outras travas.

— Exibir/ocultar o inserto da cavidade.

— Exibir/ocultar o inserto do macho.

Editar travas da cavidade — Edita as travas da cavidade, com as alterações correspondentes sendo feitas nas travas do macho associadas.

Editar travas do macho — Edita as travas do macho, com as alterações correspondentes sendo feitas nas travas da cavidade associadas.

Quando você seleciona Editar travas da cavidade ou Editar travas do macho, o inserto que você não está utilizando é omitido para auxiliar a edição. Na inicialização, a opção Editar travas do macho é selecionada automaticamente e os insertos da cavidade são ocultos.

Trava — O nome da trava ativa atual é exibido na caixa. Para alterar a trava ativa, selecione uma trava na lista suspensa.

Se o Assistente de Trava do Molde já tiver utilizado os insertos para criar algumas travas de molde, eles serão automaticamente identificados e adicionados à lista suspensa Trava. Qualquer trava de molde na lista suspensa pode ser editada utilizando as opções disponíveis nesta página do assistente.

Aplicar a todos — Selecione esta opção para aplicar as alterações feitas na trava atual a todas as travas no mesmo layout. A opção não estará disponível se você estiver utilizando um layout Personalizado; neste caso, é preciso editar cada trava individualmente. Desmarque esta opção para fazer alterações apenas na trava atual.

Nota: A opção Aplicar a todos só é aplicável a dimensões atualizadas. Assim, se a opção estiver marcada e o comprimento de uma trava for atualizado, o comprimento de todas as travas de macho e de cavidade será atualizado. Se as larguras dessas travas fossem diferentes, elas manteriam suas dimensões originais.

— Adicione uma nova trava aos insertos. Esta opção está disponível somente se você estiver utilizando um layout personalizado.

Para adicionar uma nova trava visualizada,

Posicione a metade macho da trava visualizada no inserto e clique com o botão esquerdo do mouse.

É possível posicionar a metade macho da trava no inserto do macho ou da cavidade; a metade fêmea correspondente da trava é inserida automaticamente no outro inserto.

1. Selecione o botão Adicionar uma nova trava . A trava visualizada é anexada ao cursor. Se necessário, você pode desvincular a trava do cursor clicando em qualquer lugar na janela gráfica, longe dos dois insertos.
2. Posicione a metade macho da trava visualizada no inserto e clique com o botão esquerdo do mouse.
3. É possível posicionar a metade macho da trava no inserto do macho ou da cavidade; a metade fêmea correspondente da trava é inserida automaticamente no outro inserto.

— Apague uma trava. Isso apaga ambas as metades da trava ativa. Outra trava (caso disponível) torna-se automaticamente a trava ativa.

— Alterne as metades macho/fêmea da trava. Quando você seleciona este botão, metades macho de trava existentes são convertidas em metades fêmea.

Portanto, se a trava macho tiver sido anexada ao inserto do macho e a metade fêmea da trava tiver sido anexada à cavidade, a seleção desta opção anexará a trava macho ao inserto da cavidade e a trava fêmea ao inserto do macho.

— Exibe a caixa de diálogo Protrusão referente à metade da trava que está ativa no momento. Isso permite ajustar as dimensões e posicionamento da trava. Selecione Aceitar na caixa de diálogo Protrusão para aplicar as alterações à outra metade da trava. Se a opção Aplicar a todos estiver marcada, as alterações serão aplicadas às outras travas.

— Selecione esta opção para posicionar as partes superiores das metades macho da trava no inserto ativo, na mesma posição Z. Isso é definido para o valor Z da trava com a posição Z mais alta.

Nota: Esta opção tem prioridade sobre Aplicar a todos. Quaisquer metades de trava macho no inserto inativo são ignoradas.

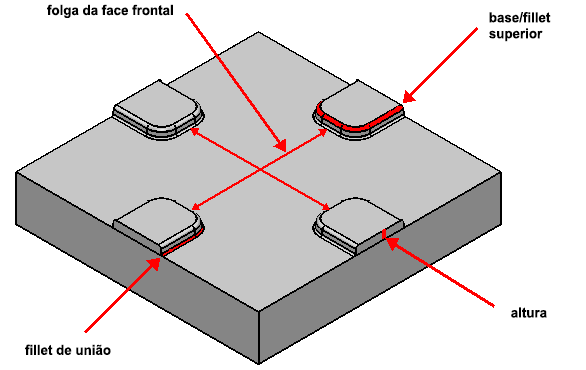

Folgas — Estas opções especificam a folga entre as metades macho e fêmea da trava. Há quatro folgas que podem ser configuradas neste ponto. Se a opção Aplicar a todos estiver marcada, as alterações feitas nesta seção serão aplicadas a todas as travas no layout atual.

Face frontal — Insira um valor para alterar a folga entre as superfícies frontais das metades da trava.

Esta opção só estará disponível se você estiver utilizando a segunda opção de layout.

Fillet de união — Insira um valor para alterar a folga do raio do fillet de união entre as metades. A folga de fillet de união é aquela entre os fillets que unem a figura ao inserto.

Fillet base/topo — Insira um valor para alterar a folga do raio entre o fillet base fêmea e o fillet topo macho.

Altura — Insira um valor para alterar a folga de altura entre as metades da trava.

Quaisquer folgas definidas são aplicadas à trava inativa. Dessa forma, se a altura da metade de trava ativa for 10 e você configurar a folga de altura como 1, a metade de trava inativa será 11 (se a metade inativa por um alojamento), ou 9 (se a metade inativa for uma protrusão).

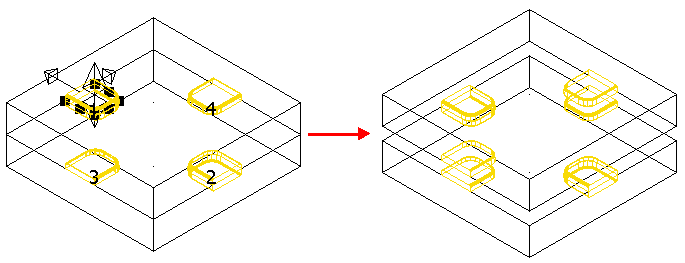

Se você selecionar o botão Início/fim da simulação de abertura , o cursor torna-se ativo mas todas as outras opções são desabilitadas. O cursor pode então ser utilizado para separar os insertos. O cursor é desabilitado a menos que você esteja em modo simulação.

Aplicar — Cria travas a partir de qualquer trava visualizada que já exista. Se uma metade da trava do molde apresentar uma definição inválida (por exemplo, um raio de fillet grande demais), a definição será marcada por uma série de linhas pontilhadas e uma mensagem de aviso será exibida.

A mensagem de aviso informa qual metade de trava ajustar. Você pode fazer um ajuste ou ignorar o aviso e criar as travas.

Finalizar — Saia do Assistente de Trava do Molde. Se já existir alguma trava visualizada, mas você não tiver usado Aplicar para criá-las, selecione Finalizar para fazer com que elas sejam criadas.
