Pontos na pcurve selecionada são apagados onde o ângulo entre os segmentos de reta é menor que a tolerância angular.
- Selecione a pcurve.
- Clique em
na barra de ferramentas Região de Trimagem.

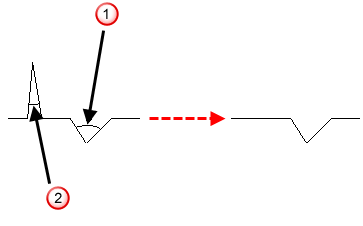

São removidos pontos que formam ângulos menores do que a tolerância angular:
Ângulo maior que tolerância angular.
Ângulo menor que tolerância angular.
Para alterar a tolerância angular:
- Clique em Arquivo > Opções > Opções de Aplicativo.
- Selecione Geral > Unidades e Tolerâncias.
- Altere a Tolerância Angular para o valor desejado.
- Clique OK.
