Você pode verificar eletrodos quanto a colisão com a peça utilizando as opções Verificar Seleção quanto a Colisão e Verificar Tudo quanto a Colisão no menu de contexto de Eletrodo.
Para verificar quanto a colisões:

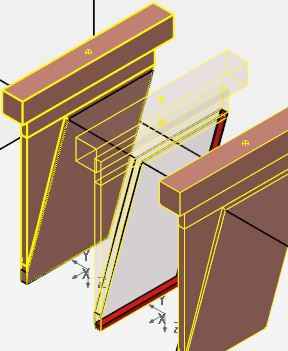

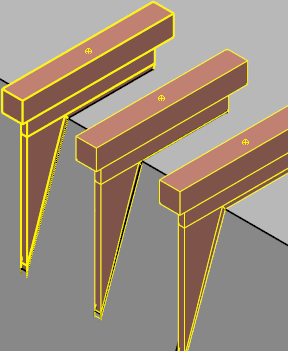

- Utilize Shift+clique nos eletrodos que você deseja verificar quanto a colisões.
- Clique com o botão direito em um dos eletrodos selecionados.
O menu de contexto de Eletrodo é exibido.
- Selecione um dos seguintes:
- Verificar Seleção quanto a Colisão — Selecione esta opção caso deseje verificar quanto a colisões entre os eletrodos selecionados e a peça.
- Verificar Tudo quanto a Colisão — Selecione esta opção caso deseje verificar quanto a colisões entre todos os eletrodos e a peça.

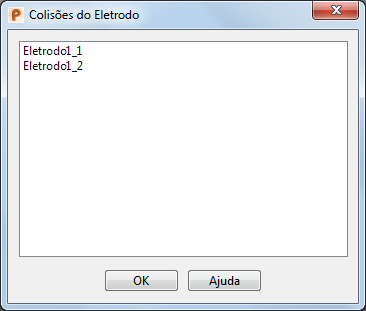

- O diálogo Colisões do Eletrodo é exibido:

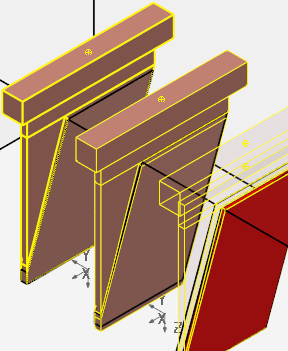

Nota: Caso nenhuma colisão seja detectada, nenhum eletrodos é listado no diálogo. - Clique no nome de um eletrodo para visualizar suas áreas de colisão na peça. As áreas de colisão são exibidas na janela gráfica e são destacas em vermelho.
- Clique OK para fechar o diálogo.
Nota: A verificação de colisão também está disponível ao substituir uma peça.
