Crie uma superfície não trimada selecionando arestas de superfícies trimadas existentes e alterando as fronteiras para aumentar a superfície. Isso é particularmente útil ao criar superfícies de fechamento tangencial ou faces de molde de anexo.
Para criar uma superfície não trimada a partir de superfícies trimadas existentes:

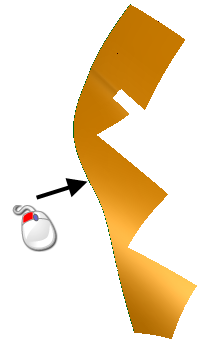

- Selecione uma superfície ou superfícies previamente trimadas.
Você também pode selecionar a curva composta posicionada nas arestas da superfície.

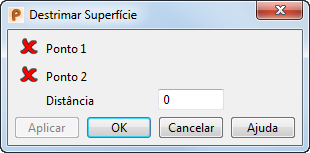

- Clique na guia Superfície > painel Manufatura > Ferramentas > Destrimar para exibir a caixa de diálogo Destrimar Superfície:
Marcadores em verde e vermelho são adicionados às arestas da superfície, como mostrado abaixo:
indica que existe aresta trimada disponível.
indica uma aresta destrimada. Selecionar um marcador vermelho não irá permitir a criação de uma superfície.

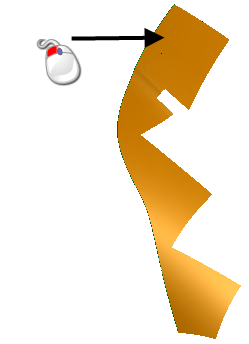

- Selecione o Ponto 1.
- Selecione o Ponto 2.
As alças de arraste e de extensão da superfície são exibidas no modelo:
- Defina a extensão da superfície destrimada de uma das seguintes maneiras:

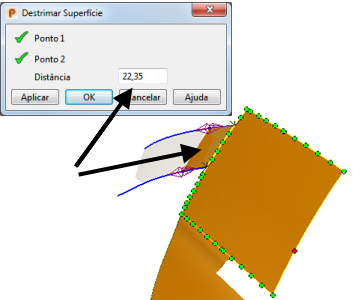

- Utilize as alças de arraste exibidas no modelo. Conforme você arrasta as alças, o valor em Distância e o modelo são atualizados:
- Insira uma Distância no diálogo. Distância é a distância real medida ao longo da extensão da superfície, não a distância projetada.
- Utilize as alças de arraste exibidas no modelo. Conforme você arrasta as alças, o valor em Distância e o modelo são atualizados:
- Clique Aplicar para criar a superfície. O diálogo ainda é exibido para permitir a criação de superfícies adicionais conforme necessário.
- Quando tiver terminado de criar as superfícies necessárias, clique OK.
