Depois de criar primitivos a partir de malhas usando segmentação automática ou manual, você pode usar a opção Estender Primitivos para editar as distâncias de extensão dos primitivos sem ter que reabrir o segmentador. Isso é útil quando os primitivos gerados não estendem suficientemente além da aresta da região para permitir a trimagem correta para criação de sólidos. Esta opção também pode ser utilizada para estender primitivos criados fora do segmentador.
Para estender primitivos:

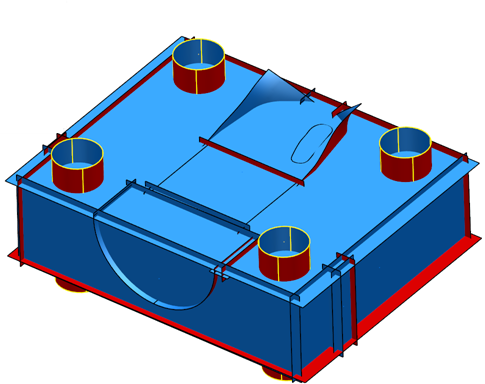

- Selecione os primitivos que você deseja estender. Por exemplo:
Os primitivos selecionados são destacados em amarelo.

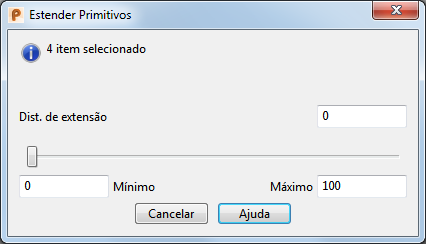

Dica: Você pode selecionar e estender primitivos múltiplos de tipos diferentes ao mesmo tempo. - Selecione guia Edições Gerais > painel Limitar > Estender Primitivo para exibir o diálogo Estender Primitivos:
O diálogo exibe o número de itens primitivos selecionados que podem ser estendidos. Se você selecionar itens que não podem ser estendidos, o PowerShape exibirá uma mensagem de erro.
- Utilize as caixas Mínimo e Máximo para especificar o intervalo da barra deslizante. Por padrão, as caixas são definidas como 0 mm e 100 mm.
Nota: As unidades utilizadas são especificadas pelas configurações na página Unidades e Tolerâncias do diálogo Opções.
- Insira um valor de Dist. de extensão, ou utilize a barra deslizante, para especificar a distância pela qual os primitivos são estendidos.

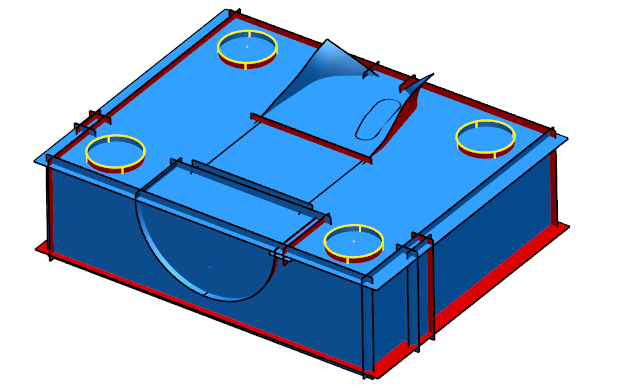

O PowerShape atualiza o modelo para mostrar a nova distância de extensão conforme você movimenta a barra deslizante:
Nota: O PowerShape restaura o valor de Dist. de extensão para 0 sempre que a caixa de diálogo é aberta. - Clique em Cancelar para fechar o diálogo.
