É possível fazer a interseção dos seguintes elementos com um sólido:
- Sólidos inativos — após a operação, o sólido inativo não existirá mais.
- Superfícies — O PowerShape transforma automaticamente a superfície em um sólido antes de fazer a interseção com o sólido.
- Símbolos — Todos os sólidos e superfícies dentro do símbolo são copiados e intersecionados com o sólido.
Nota: O símbolo propriamente dito não é alterado ou apagado. Se você utilizar um símbolo, a figura de interseção do símbolo será não escalável no sólido.
Você pode utilizar interseção Booleana:
- No sólido ativo.
- Num sólido inativo pré-selecionado, quando o sólido ativo está oculto.
Para intersecionar com o sólido ativo:
- Clique na guia Sólido > painel Figura > Intersecionar para exibir a caixa de diálogo Interseção Booleana:
Caso exista um sólido ativo visível, ele será automaticamente utilizado como a Seleção primária. Se você pré-selecionar um sólido inativo com o sólido ativo oculto, o sólido inativo é utilizado como a Seleção Primária.
- Selecione um objeto secundário.
Se necessário, clique em Trocar Objetos para inverter os objetos na seleção Primária e Secundária.
- Clique OK para confirmar sua seleção e fechar o diálogo.
Um ícone de Figura de interseção
representando a operação aparece na árvore de figura sólida.
Se o sólido intersecionado tiver figuras, elas serão adicionadas como uma subárvore próxima ao ícone Figura de interseção
.

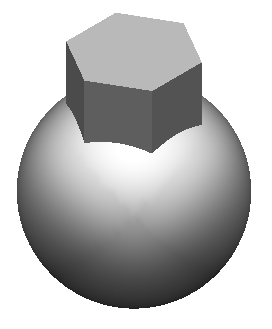

Abaixo é mostrado um exemplo de interseção de dois sólidos:
Nesse exemplo, o seguinte sólido é criado:
