Como alternativa ao uso de linhas de construção durante a criação de linha, você pode utilizar as teclas modificadoras X, Y e Z no teclado para travar os eixos ortogonais correspondentes. Isso pode ser útil para uma precisão adicional em modelos complexos para controle da direção de construção de itens.
Quando você está criando no espaço livre, o cursor mapeia a distância ao longo do eixo travado conforme você movimenta o mouse.
- Selecione a guia Modelo de Arames > painel Criar > Linha.
- Insira um ponto.
- Mantenha pressionada a tecla X, Y ou Z para travar o eixo X, Y ou Z.Nota: Você pode precisar mudar o plano em que você está trabalhando para travar o eixo desejado. Por exemplo, para travar o eixo Z você precisa estar inserindo pontos no plano XZ ou YZ (não no XY).
- Movimente o cursor para criar a linha com o comprimento desejado.

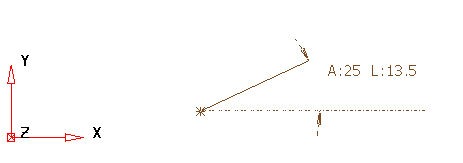

O exemplo abaixo mostra a linha de construção exibida ao longo do eixo X, com o cursor do mouse acima. O resultado potencial de criação de linha é exibido em um ângulo de 25
.

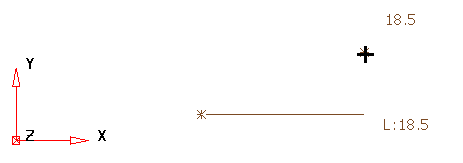

O exemplo a seguir mostra uma posição semelhante do mouse acima do eixo X, mas a tecla X é mantida pressionada para forçar a criação de linha a travar no eixo X, apesar da posição do mouse localizada acima do eixo X.
