Criando um chanfro variável

A opção Variável fica disponível ao clicar em Aplicar para criar um chanfro. Caso você tenha selecionado o caminho, mas ainda não tenha criado o chanfro, selecione o botão Avançado para criar um chanfro de distância variável. Se selecionou esta opção, você pode agora editar a distância ao longo do último chanfro criado.

1. Crie um chanfro e clique em Aplicar.

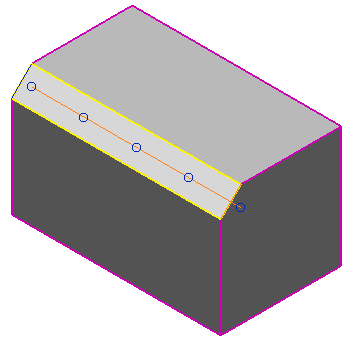

2. Selecione Variável. A rota do chanfro é exibida:

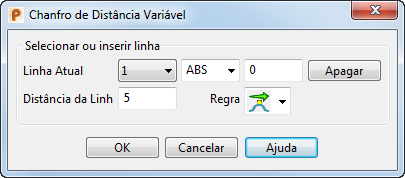

3. Clique em Avançado para exibir a caixa de diálogo Chanfro de Distância Variável:



4. Selecione uma das seguintes opções na segunda lista suspensa para determinar onde inserir novas linhas ao longo do chanfro:
   • ABS — Uma nova linha é inserida ao longo do chanfro a uma distância da primeira linha.
   • REL — Uma linha é inserida ao longo do chanfro a uma distância da linha selecionada na primeira lista suspensa.
   • PAR — Uma nova linha é inserida a uma distância paramétrica entre duas linhas existentes. Por exemplo, uma distância paramétrica de 3.5 insere uma linha a meia distância entre as linhas 3 e 4.



   Nota: Se você movimentar o cursor inteligente sobre a rota do chanfro, uma distância será exibida. A opção selecionada na segunda caixa de lista suspensa determina o efeito do valor. Por exemplo, se ABS estiver selecionado, o valor será a distância absoluta ao longo da rota do chanfro.

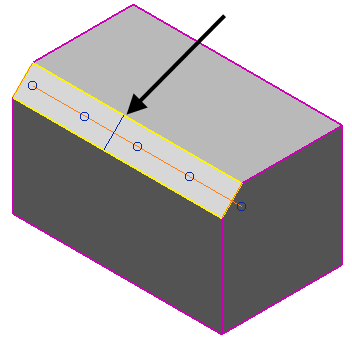

5. Insira uma distância na caixa de texto e pressione Enter para especificar a nova linha. Como alternativa, clique em uma posição da rota do chanfro para inserir uma nova linha utilizando o valor de Distância especificado na caixa de diálogo Chanfro.

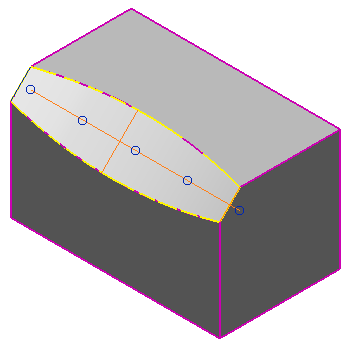

6. Selecione cada linha da lista suspensa Linha Atual e especifique uma Distância da Linha. Isso determina como a largura do chanfro varia de uma linha para a outra:



7. Clique em Apagar para apagar a linha selecionada.
   Nota: Linhas nas extremidades não podem ser apagadas.
8. Selecione uma lista suspensa Regra para especificar a varação da distância na posição atual da linha. Os métodos de variação são os seguintes:
   • Livre — A distância varia livremente a partir da linha e então segue as condições ditadas pela linha adjacente.



   • Horizontal — A distância permanece constante por uma pequena distância a partir da linha e então segue as condições ditadas pela linha adjacente.



   • Canto — A distância muda de tamanho assim que deixa a linha e então segue as condições ditadas pela linha adjacente.



   A opção Regra utiliza uma combinação dos métodos de distância para definir nove opções. A primeira palavra especifica como a distância varia quando ela insere uma linha; a segunda palavra especifica como a distância varia à medida que ela deixa uma linha:

   • — Livre Livre
   • — Livre Horizontal
   • — Livre Canto
   • — Horizontal Horizontal
   • — Horizontal Livre
   • — Horizontal Canto
   • — Canto Canto
   • — Canto Livre
   • — Horizontal agudo
9. Clique em OK para criar um chanfro de distância variável e retornar à caixa de diálogo Chanfro.
