Use a opção Perfil Rotacionado para criar perfis torneados de modelos no PowerShape. Essa opção oferece suporte ao recurso de torneamento no PowerMill.
Para criar um perfil rotacionado:

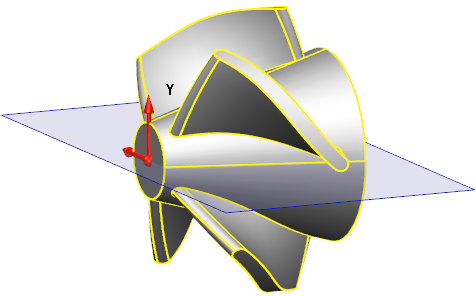

- Selecione o modelo com base no qual o perfil rotacionado será criado, por exemplo:
- Clique na guia Arames > no painel Seleção > Perfil Rotacionado.

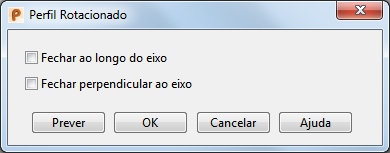

A caixa de diálogo Perfil Rotacionado é exibida.

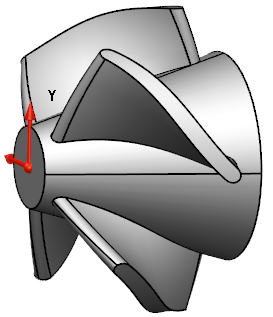

e o plano principal em torno do qual o modelo será rotacionado é exibido:
Neste exemplo, o plano principal é Z.
Você pode alterar o plano principal em torno do qual o modelo é rotacionado para qualquer eixo de um plano de trabalho local ou global e Prever várias vezes.

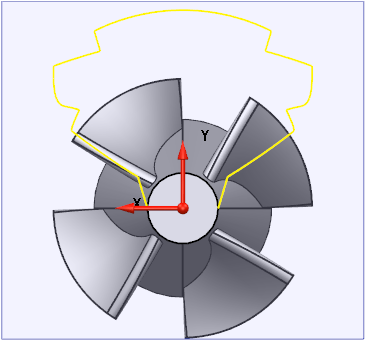

- Altere o plano principal para X e clique em Prever para exibir uma pré-visualização do perfil rotacionado:
A curva do perfil rotacionado é exibida na cor amarela.
- Se necessário, selecione a forma na qual o perfil rotacionado é fechado nas opções seguintes:
- Fechar ao longo do eixo — para fechar a curva ao longo do eixo do plano principal:
- Fechar perpendicular ao eixo — para fechar a curva perpendicularmente ao eixo do plano principal:
- Selecione as duas opções para fechar a curva tanto ao longo quanto perpendicularmente ao eixo:
- Fechar ao longo do eixo — para fechar a curva ao longo do eixo do plano principal:
- Clique em OK para aceitar as alterações e fechar a caixa de diálogo ou em Cancelar para cancelar alterações não aplicadas e fechar a caixa de diálogo.
