Utilize a opção Dividir para dividir as faces do sólido selecionado usando arames. Essa opção é útil caso você precise realizar pequenas alterações localizadas ou limitar o efeito de operações de edição de Modelagem direta.

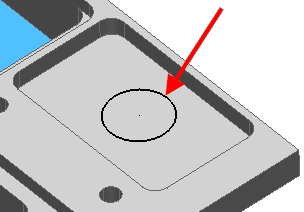

- Crie o arame para dividir a face.
- Selecione o sólido a ser dividido.

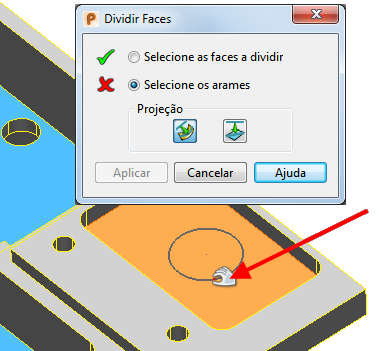

- Clique na guia Ferramentas de Sólido > painel Modificar Face > Dividir para exibir a caixa de diálogo Dividir Faces:

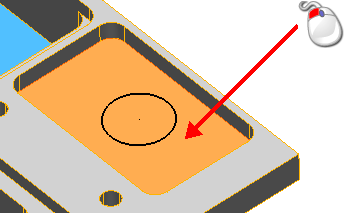

- Selecione a face a ser dividida.
- Selecione o modelo de arames:
- Selecione uma opção de Projeção apropriada. Projetar arames ao longo da normal da face é a configuração padrão.
- Clique em Aplicar. Caso deseje dividir outra face, pode fazer isso sem fechar o diálogo.
- Clique Abandonar.

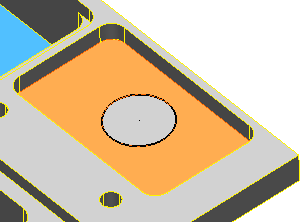

- Mova o cursor sobre a face para mostrar a face dividida ou clique em uma das faces:
Dica: Se você tiver um exemplo em que o modelo de arames não divida a face completamente, o relatório de Falha de Operação será exibido. Adicione outros arames e repita a operação de divisão de face utilizando os arames original e adicional.
