Assistente de nivelamento de saltos

O assistente de Nivelamento de saltos permite produzir uma série de saltos nivelados a partir de um único salto.

Para usar o assistente de Nivelamento de saltos:

1. Selecione o modelo a ser graduado.
2. Selecione a guia Assistente > painel Nivelamento > Salto > Salto.

   O diálogo Selecionar Faces é exibido:



3. Selecione as faces superiores do salto no seu modelo.
4. Clique OK.

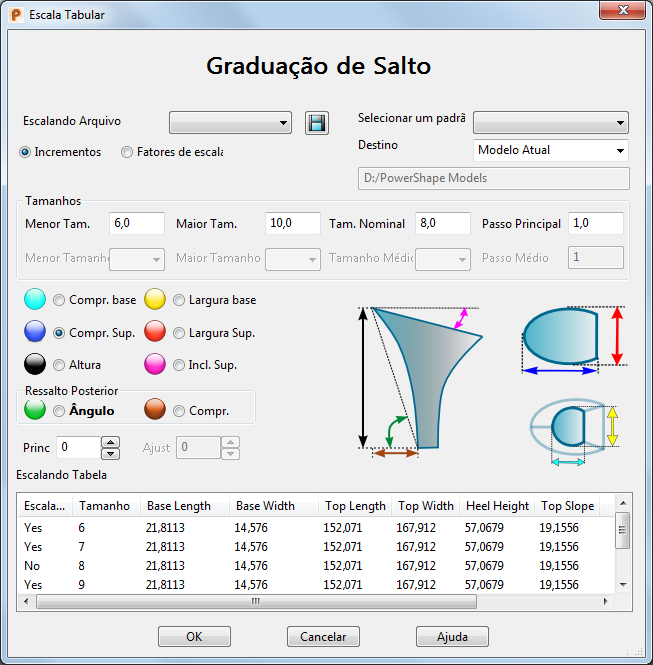

   O diálogo Nivelamento de saltos é exibido.



5. Use as seguintes opções no diálogo para definir o nivelamento de saltos:

   Na lista Arquivo de Escala, selecione um arquivo de nivelamento.

6. Clique em Salvar para salvar o arquivo de nivelamento alterado como um arquivo .csv. Salvar a tabela de nivelamento na pasta shareddbnormalmente armazenada em C:\Users\Public\Documents\Autodesk.

   Se você exibir esse diálogo mais tarde, o arquivo de nivelamento salvo será incluído na lista Arquivo de nivelamento. A tabela de nivelamento é salva como PSGRADE_HEEL_xxxx.csv, em que xxxx é o nome do arquivo.

7. Selecione uma Definição de nivelamento para especificar como os fatores de escala são expressos na Tabela de Escala. Selecione:
   • Incrementos para especificar os incrementos de nivelamento por medida.
   • Fatores de escala para especificar o incrementopor fatores de escala em relação ao Tamanho Nominal do calçado.
8. Selecionar uma norma — Selecione uma norma na lista. Os arquivos de normas contêm a definição de ajustes de largura e são armazenados como arquivos .csv, normalmente em: C:\Program Files\Autodesk\PowerShapexxxxx\file\grading

   em que xxxx é o número de versão do PowerShape e C é a unidade de disco na qual o PowerShape está instalado.

   Os nomes dos arquivos de normas têm um prefixo de PSGRADESTND_. Você pode criar sua própria norma ou personalizar uma norma existente. Salve seus arquivos de norma personalizados na pasta shareddb com um nome de arquivo no formato PSGRADESTND_name.csv.

9. Na lista Destino, selecione:
   • Modelo atual para salvar tamanhos no modelo e níveis existentes.
   Nota: Embora essa opção permita ver todos os tamanhos juntos, a saída pode parecer bagunçada quando você gera muitos tamanhos.
   • Novo Modelo para salvar cada tamanho como um novo modelo. O nome do modelo tem o formato Graded_size_XX.shoe, em que xx é o tamanho do calçado.
   • Mesmo Local do Modelo Atual salva os saltos nivelados no modelo atual e no mesmo local.
10. Na área Tamanhos, insira os detalhes da faixa de tamanhos que você deseja gerar:
    • Menor Tamanho — Insira o tamanho do último menor para criar.
    • Maior Tamanho — Insira o tamanho do último maior para criar.
    • Tamanho Nominal — insira o tamanho do calçado no qual você deseja basear o nivelamento.
    • Passo Principal — Insira o tamanho do passo para os tamanhos de calçados. Por exemplo, para criar os tamanhos de calçado 10, 10,5 e 11, insira 0,5.
    • As seguintes opções só estarão disponíveis se a opção Incrementos estiver selecionada:
    • Menor Tamanho Médio — Selecione o ajuste mais estreito. Os valores disponíveis para seleção são definidas pelo arquivo selecionado na lista Selecionar uma Norma. Opções em padrão norte americano (US) exibirão tamanhos de AAAA - EEEE. Opções em padrão do Reino Unido (UK) exibirão larguras A - H.
    • Maior Tamanho Médio — Selecione o ajuste mais amplo.
    • Tamanho Médio Nominal — Selecione o ajuste de largura padrão que esse modelo representa.
    • Passo Médio — Selecione o tamanho do passo para as larguras de calçados. Por exemplo, para criar larguras de calçados AA, B, D e EE, insira 2.
11. Use a área Parâmetros para Nivelamento para definir os incrementos ou fatores de escala para o nivelamento. Selecione uma dimensão de:

    Comprimento base Comprimento superior Altura Saliência traseira: Ângulo

    Largura base Largura superior Inclinação superior Saliência traseira: Comprimento

12. Na caixa Principal, defina o incremento de nivelamento ou o fator de escala para os principais tamanhos da Dimensão selecionada.
13. Na caixa Ajuste, insira o incremento de nivelamento ou o fator de escala para os ajustes de largura da Dimensão selecionada.
14. Use a Tabela de Escala para visualizar todas as informações de nivelamento e escala para a faixa de tamanhos. Clique duas vezes em uma célula da tabela para editar o valor dela. A tabela de nivelamento contém as seguintes colunas.

    Escala — Essa coluna indica se o tamanho é definido por nivelamento. Qualquer tamanho de calçado definido por nivelamento será indicado por Sim por padrão, exceto o Tamanho Nominal. Para omitir um determinado tamanho, clique duas vezes na célula de nível da linha de tamanho e selecione Não.

    Tamanho — Essa coluna exibe cada tamanho que se encaixa na faixa definida na seção Tamanhos.

    Dimensões — Cada uma das dimensões de salto tem uma coluna.

15. Clique em OK para criar o nivelamento e fechar a caixa de diálogo ou em Cancelar para fechar o diálogo sem salvar as alterações.
