Criando vários eletrodos para a mesma região

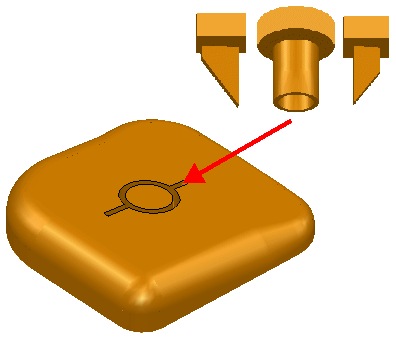

Você pode criar vários eletrodos para a mesma região.

Cada eletrodo é criado separadamente. Você precisa criar superfícies para dividir a região grande em regiões menores para os eletrodos.

Para criar um dos eletrodos:

1. Crie superfícies para dividir a região maior na região para um dos eletrodos.
   Nota: Consulte Modelagem de superfície para obter mais informações sobre como criar superfícies.

   Caso queira criar um eletrodo para a região circular, crie as superfícies mostradas abaixo:



   Essas superfícies são utilizadas para criar o eletrodo e não estarão mais disponíveis quando você terminar de criar o eletrodo.

Dica: Você pode desejar criar cópias seguras das superfícies para que possam ser utilizadas na criação dos outros eletrodos.
2. Selecione as superfícies que cercam a região do eletrodo.
3. Selecione Assistente > painel Eletrodo > painel Criar para exibir a página Selecionar Região do Assistente de Eletrodo.
4. Use o Assistente de Eletrodo para criar um eletrodo.

   Ao selecionar a região de queima na página Selecionar Região do Assistente de Eletrodo, você precisa usar um método diferente de Seleção Automática de Região, por exemplo, seleção por caixa ou faces individuais. Recomenda-se utilizar caixa de seleção.

   As superfícies são destacadas à medida em que são selecionadas quando a página Selecionar Região do Assistente de Eletrodo é exibida.

   Quando uma região de queima é selecionada, ela é exibida com qualquer superfície pré-selecionada na janela de exibição da página Selecionar Região do Assistente de Eletrodo. Isso facilita a visualização de quaisquer gaps não intencionais.
