Criar uma curva projetada

Você pode criar curvas compostas projetando vários objetos em modelo de arames ou arestas destacadas sobre:

• superfícies, sólidos, malhas e componentes.
• o plano principal.

Para criar as curvas compostas projetadas:

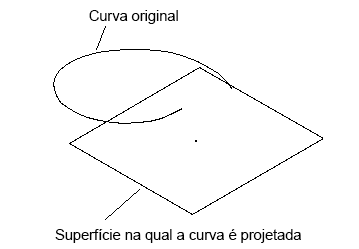

1. Selecione os objetos em arames ou arestas destacadas e os objetos nos quais projetar. Se nenhuma superfície, sólido, malha ou componente estiver selecionado, os objetos em arames ou arestas destacadas são projetados sobre o plano principal.

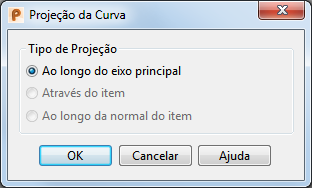

2. Clique na guia Modelo de Arames > painel Da Seleção > Curva Projetada para exibir o diálogo Projeção da Curva:



3. Utilize o diálogo para selecionar um dos seguintes Tipos de Projeção e criar a curva:

   Ao longo do eixo principal — Projeta o modelo de arames ao longo do eixo principal nos objetos selecionados.





   Se nenhuma superfície, sólido, malha ou componente estiver selecionado, os objetos de modelo de arames serão projetados no plano principal.

   Item — (Válido somente quando superfícies, sólidos, malhas ou componentes estão selecionados.) Projeta o modelo de arames através de objetos ao longo do eixo principal. Uma nova curva é criada em cada superfície que o modelo de arames toca.

   Ao longo da normal do item — (Válido somente quando superfícies, sólidos, malhas ou componentes estão selecionados.) Projeta o modelo de arames para objetos selecionados ao longo de normais de superfície.

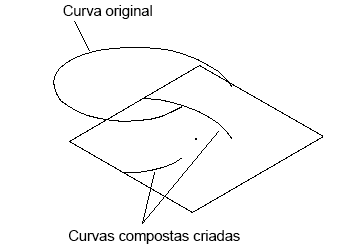

4. Clique OK. Curvas compostas são criadas onde os objetos em modelo de arames são projetados.

   As novas curvas compostas são dependentes das superfícies subjacentes se projetadas em objetos.
