Use a página Análise de Comparação da caixa de diálogo Opções para especificar a configuração dos dados de erro produzidos pela análise de comparação:
- Selecione Arquivo > Opções > Opções do Aplicativo > Ferramentas > Análise de Comparação.
- Use as opções a seguir para especificar as configurações de análise de comparação:
Exibição de Erro:
- Exibir legenda — Selecione essa opção para exibir ou ocultar a legenda de erro na janela gráfica.
- Sempre exibir erros — Selecione essa opção para automaticamente exibir ou ocultar desvios após terem sido calculados.
- Exibir erro sob cursor — Selecione esta opção para exibir ou ocultar o desvio numérico sob o cursor ao movimentá-lo sobre a comparação.

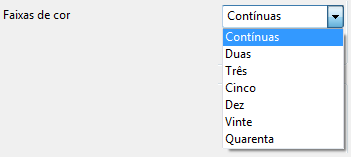

- Faixas de cor — Selecione uma opção na lista para modificar como os desvios são exibidos no modelo:
- Contínuas — Os desvios são exibidos utilizando uma escala contínua.
- Dois — Os desvios são exibidos utilizando duas cores diferentes.
- Três — Os desvios são exibidos utilizando três cores diferentes.
- Cinco — Os desvios são exibidos utilizando cinco cores diferentes.
- Dez — Os desvios são exibidos utilizando dez cores diferentes.
- Vinte — Os desvios são exibidos utilizando vinte cores diferentes.
- Quarenta — Os desvios são exibidos utilizando quarenta cores diferentes.
Nota: Faixas de cor não está disponível se Exibir erros para tolerância estiver selecionado. - Largura de linhas de erro — Insira um valor para definir a largura das faixas de erro mostradas no modelo quando desvios de curva são exibidos.
Intervalo de Erro:
- Exibir erros para tolerância — Selecione essa opção para exibir os desvios em duas ou três faixas de cor. As faixas são definidas de acordo com a tolerância geral.
Essa opção está inativa por padrão.
Se a opção Exibir erros para tolerância não estiver selecionada, selecione o número desejado de Faixas de cor na lista:
- Exibir intervalo absoluto — Selecione essa opção para exibir os valores absolutos (módulo) de desvio. Esse é o intervalo de erros de 0 ao valor máximo.
- Definir intervalo de erro automaticamente — Selecione essa opção para definir automaticamente o intervalo de erros. Quando essa opção está selecionada, o intervalo é definido cada vez que você realiza uma comparação.
- Tipo de faixa — Selecione o tipo de faixa necessária na lista suspensa:
Escolha entre:
- Mínimo — para definir as cores de forma que o valor mínimo da escala seja exibido em verde.
- Médio — para definir as cores de forma que o valor médio da escala seja exibido em verde.
- Máximo — para definir as cores de forma que o valor máximo da escala seja exibido em verde.

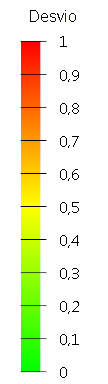

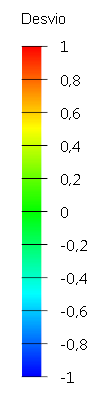

- Valor máximo do intervalo de erro — Insira um valor no campo para definir o valor máximo do intervalo de erro. No exemplo a seguir:
- Valor máximo do intervalo de erro está configurado como 1.
- Faixas de cor são Contínuas.
- Valor mínimo do intervalo de erros — Insira um valor no campo para definir o valor mínimo do intervalo de erros.
- Densidade de Ponto de Amostra — Utilize a barra deslizante para controlar a densidade de ponto utilizada para calcular diferenças entre os modelos. Uma Densidade de Ponto de Amostra alta produz resultados mais precisos, com um tempo de cálculo mais longo. Uma Densidade de Ponto de Amostra baixa produz resultados menos precisos, com um tempo de cálculo mais curto.
