Definir relatórios aninhados lineares

Use as informações neste tópico para configurar e imprimir relatórios aninhados lineares.

Utilize a caixa de diálogo Linear Nest Report Builder para criar novos relatórios ou personalizar os relatórios existentes.

Para configurar relatórios aninhados lineares

1. Abra um modelo do Revit e selecione Peças de fabricação.
2. Clique na guia Add-Inspainel Revit Extension for Fabricationmenu suspenso Fabrication ReportsSetup Linear Nest Reports.

   A caixa de diálogo Linear Nest Report Builder é exibida.



3. Clique em OK para salvar suas alterações no relatório aninhado linear.

Consulte as informações abaixo para configurar relatórios aninhados lineares.

Uma variedade de informações sobre a propriedade do item pode ser incluída em Relatórios aninhados lineares e também pode ser exportada utilizando os recursos de exportação de dados. Estas propriedades estão listadas na coluna Available no lado esquerdo da caixa de diálogo Report Builder. Expanda as coleções para visualizar todas as propriedades disponíveis.

Por exemplo, expanda o item Coleção para exibir as propriedades Product Information Details, como abaixo mostrado:

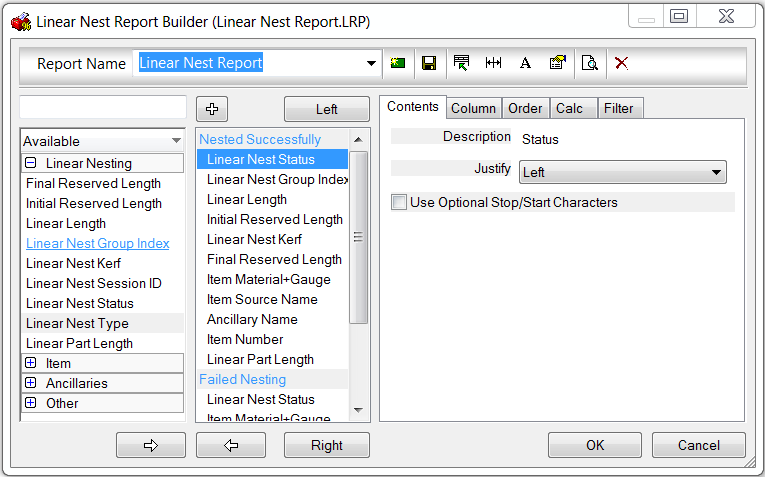

A caixa de diálogo está organizada em quatro áreas principais. A seção superior é utilizada para selecionar o relatório no qual se está no momento trabalhando e também contém diversas opções associadas ao arquivo. A seção mais à esquerda contém uma lista de todos os objetos de impressão que podem ser exibidos neste tipo de relatório (a lista irá variar em diferentes tipos de relatórios). A coluna do meio mostra o layout atual do relatório e a coluna à direita exibe os detalhes do determinado objeto de impressão realçado na coluna do meio.

New: cria um novo relatório. Este comando pergunta se você deseja copiar um relatório existente exibido na vista atual.

Save: salva o relatório e renomeia o relatório <nome de arquivo>.

Edit: edita o layout do cabeçalho. Para obter mais informações, consulte Header Layout.

Resize: redimensiona automaticamente as colunas do relatório para que se ajustem à página.

Font: especifica as opções de fonte do relatório.

More: fornece opções adicionais de relatório, como descrito abaixo.

Preview: mostra uma visualização do relatório na vista atual.

Delete: exclui o relatório atualmente selecionado na vista.

Auto resize: quando selecionado, tenta redimensionar para que caibam todos os objetos de impressão no relatório definidos para serem exibidos na coluna dentro da largura do papel sem recortar o texto.

Report Font: especifica a fonte a ser usada no relatório selecionado na vista.

Report Options: esta caixa de diálogo fornece uma variedade de outras opções, como descrito abaixo.

• Use Custom Printer: permite que você especifique diferentes impressoras ou configurações de impressão por relatório. Cada relatório pode ser atribuído à uma impressora ou a diferentes configurações da impressora.
• Separate Columns with Lines: separa cada coluna em uma tabela com linhas verticais (bordas).
• Highlight Table Titles and Totals: cria cabeçalhos coloridos de forma diferente dos campos de informação para aprimorar a legibilidade. Clique nas caixas de cor para exibir a paleta de cores para seleção da cor.
• Highlight Collected Titles: cria cabeçalhos coloridos de forma diferente para títulos coletados para aprimorar a legibilidade. Clique nas caixas de cor para exibir a paleta de cores para seleção da cor.
• Start Each Collected Table on a New Page{: coloca as tabelas em páginas separadas.
• Paper Orientation: especifica a orientação do relatório com o modo padrão (Retrato) ou o modo Paisagem.
• Include Omitted Items in the Report: os itens omitidos no relatório podem ser ativados ou desativados.
• Include Fixed Cost Items: especifica se os custos fixos são exibidos no relatório.
• Include Skin: para itens de parede dupla, especifica se os detalhes de revestimento do item devem ou não ser exibidos no relatório, não apenas os detalhes do corpo do item.
• Expand Sub: especifica se o nome da submontagem deve ou não ser incluído se definido como Nunca. Ao utilizar o método Never expand, totais (combina) as propriedades e relatórios terão um valor para toda a montagem. As submontagens podem listar os itens individuais que compõem a submontagem, com cada um em uma linha de dados. Deixar isso definido como Auto permite que a opção Item Properties especifique se isso é usado ou não nos relatórios.

Print Object Details: a seção à direita exibe os detalhes do Objeto de impressão realçado na Exibição do conteúdo do relatório. Esta informação é organizada nas guias Contents, Column, Order, Calc e Filter, descrito abaixo.

Guia Contents: especifica várias opções de para cada um dos objetos de impressão selecionados. As opções exibidas na guia Contents dependem do objeto de impressão em uso.

• Description: especifica um título para a coluna.
• Units e Decimal Places: especifica as unidades de medida e o grau de precisão desejados para exibição.
• Rounding: especifica o método de arredondamento que é implementado para o número inteiro mais próximo ou casa decimal. As configurações disponíveis são Nearest, Round Down e Round Up.
• Qty: este campo pode ser utilizado em uma quantidade de objeto de impressão para especificar qual quantidade deve ser usada. As configurações disponíveis são por Connector / Stiffener, per Item Qty and for Total Item passando da maior quantidade local à maior quantidade global.
• Multiple data: especifica todas as informações relevantes para exibir usando a lista de dados em linhas separadas, ou as informações podem ser filtradas por índice usando Display data for index#. A indexação funciona no item relevante, por exemplo: Connector Name set to Index# 1 irá exibir o nome do conector no final do duto 1.
• Justify: especifica a justificação do texto.

Guia Column: permite que as informações de cada coluna possam ser configuradas de acordo com as opções a seguir.

• Width: especifica a largura da coluna como um percentual da largura total da página. Definir o valor como 0 oculta a coluna, que é útil quando a coluna somente for necessária para um cálculo ou estiver sendo coletada para formar uma subtabela.
• Show Zero Values: especifica se os valores que normalmente aparecem como zero são impressos ou não no relatório.
• Calculate Total: quando esta opção estiver selecionada, um total é exibido na parte inferior da coluna.
• Summarize Totals for Collected Tables: os totais de quaisquer tabelas marcadas como Colllected na guia Order serão impressos em uma nova seção de resumo na parte inferior da tabela Collected.
• Use Rounded Values for Totals: os totais gerados na parte inferior de cada coluna serão calculados a partir dos totais arredondados no relatório. Se esta opção não estiver ativada, o total na parte inferior da coluna será mais preciso, mas pode não ser consistente com a soma das figuras na própria coluna devido ao arredondamento das figuras exibidas.
• Only Show Same Consecutive Data Once: os dados consecutivos repetidos são exibidos somente uma vez. Esta opção permite que o relatório evite incluir dados repetidos.
• Separate Change in Consecutive Data: quando esta opção for selecionada, se o valor dos dados for alterado entre duas linhas consecutivas, então uma linha separadora horizontal será inserida entre eles.

Guia Order: permite a configuração adicional de cada coluna.

• Normal: exibe todos os dados separados em uma nova linha e sequencialmente se uma ordem de prioridade for fornecida. Por exemplo, Item nº 1 do conector final do duto com ordem de prioridade 1 irá exibir todos os tamanhos dos dutos do menor para o maior.
• Merge Rows Together as linhas de dados são combinadas em uma única linha se os dados desta coluna e de todas as outras colunas com esta opção ativada forem consecutivamente os mesmos. Os dados que não forem os mesmos são combinados ou totalizados.
• Collect Rows Into Tables: agrupa os dados em uma tabela separada com base na coluna definida para este formulário de pedido.
• Sort Priority: especifica a ordem na qual os elementos são exibidos em um relatório, com 1 sendo a maior prioridade. Isto pode ser usado para classificar por tamanho, espessura e assim por diante. A opção Reverse Order torna 1 a menor prioridade.

Guia Calc: calcula as equações matemáticas criadas na caixa de diálogo superior. Os cálculos podem ser construídos a partir de categorias que aparecem na janela principal da caixa de diálogo. As opções que aparecem nesta janela são determinadas pelos objetos de impressão que aparecem antes que o objeto de impressão ou coluna seja editado. Por exemplo, se a coluna que está sendo alterada for a primeira da lista, então nenhuma outra opção será exibida na janela principal.

• O campo de texto na parte superior da caixa de diálogo contém o cálculo que deve ser utilizado.
• Reset: limpa o campo de cálculo.
• Botões X, /, + e -: fornecem os cálculos matemáticos típicos destes caracteres.

Guia Filter: impede que determinados dados indesejados apareçam na saída impressa. Clique no campo Filter e clique (selecione) as opções na lista suspensa.

Exclude all fields if not met: exclui toda a linha de dados se a condição não for atendida.

Exclude all blank data: exclui toda a linha de dados se estes dados estiverem vazios ou forem zero.

Exclude this field’s data if not met: especifica os dados deste campo como vazio ou zero se a condição não for atendida.

É possível inserir a regra <NOME> que solicita o valor na hora da impressão. Este exemplo mostra que digitar o nome de um revestimento aplicado aos itens filtra os outros dados que não coincidem com o critério.

Os filtros também podem ser especificado com um filtro único usando as vírgulas invertidas. “NOME" faz referência aos dados que são necessários para ter o nome do filtro antes de serem isolados.
