A forma de fabricação

Saiba mais sobre a transferência de parâmetros e propriedades da forma de fabricação.

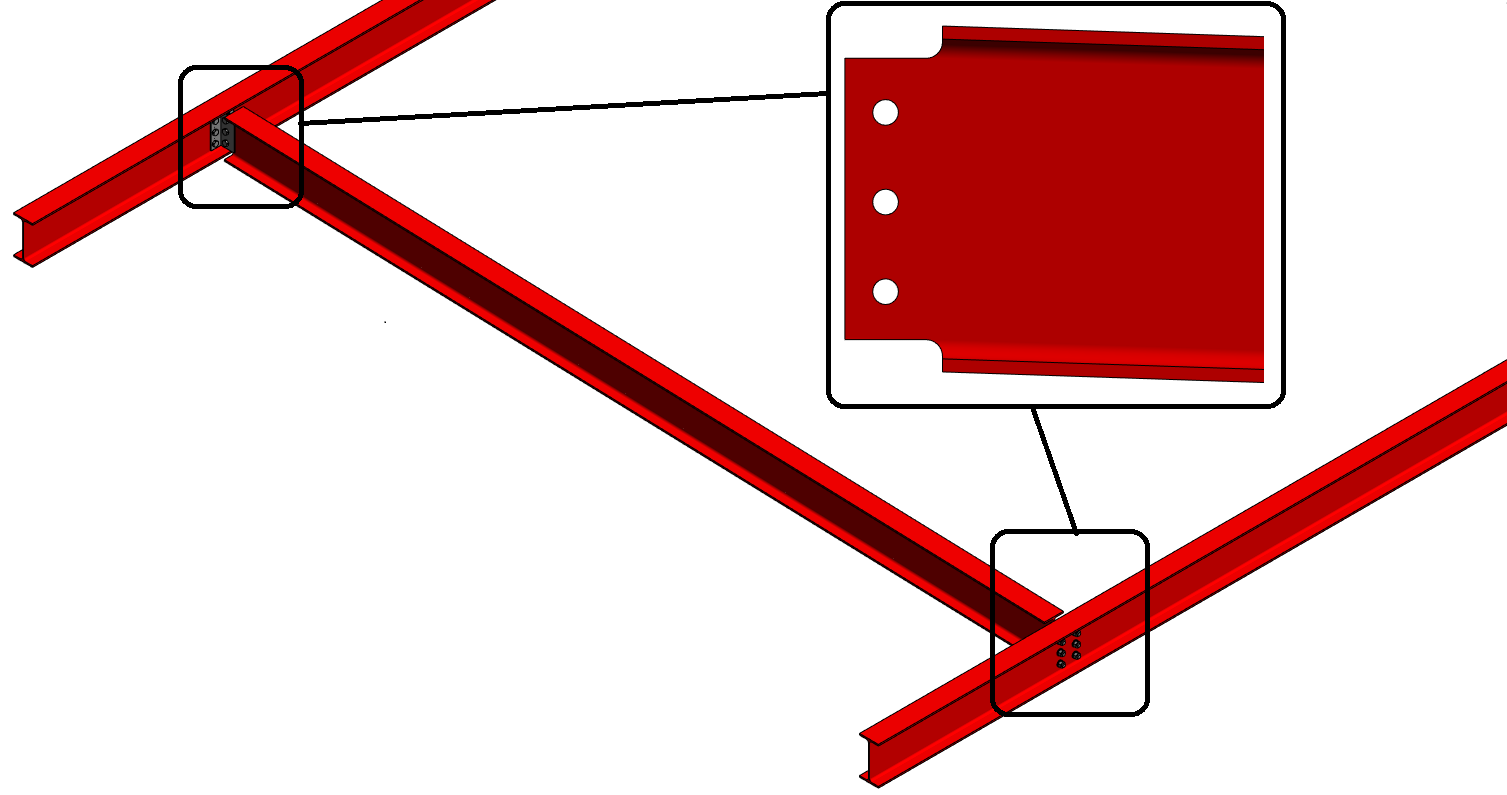

Após uma conexão estrutural ter sido criada, a forma geométrica da viga, coluna ou contraventamento é substituída por uma forma de fabricação. A forma de fabricação exibe a forma exata do elemento:

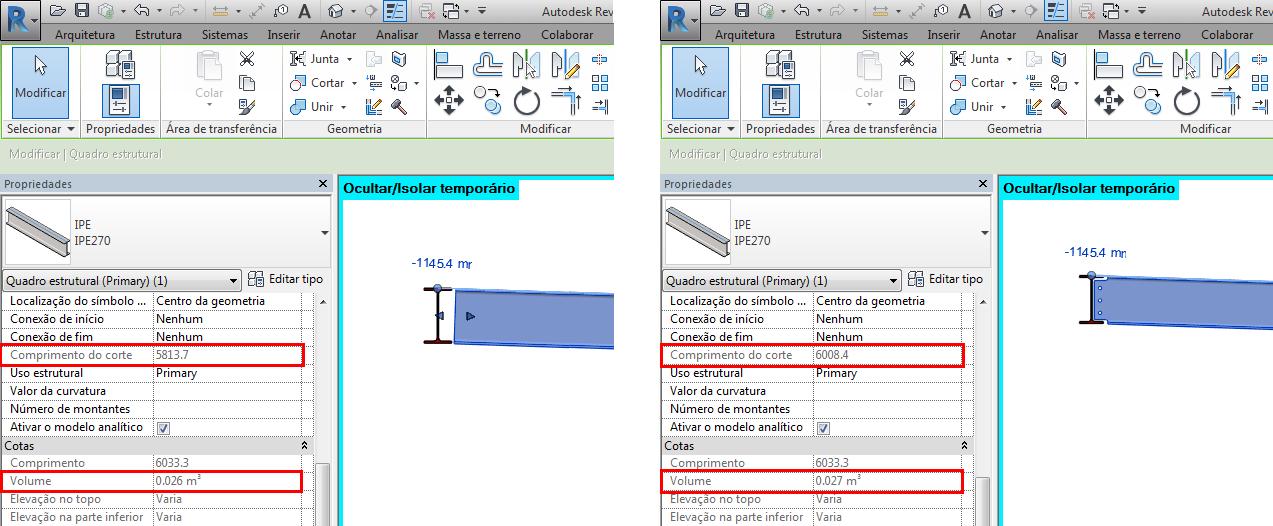

Os parâmetros de volume e comprimento do corte do menu Propriedades do elemento exibem os valores da forma de fabricação. A forma exata do elemento considera todos os cortes e recortes feitos pela conexão:

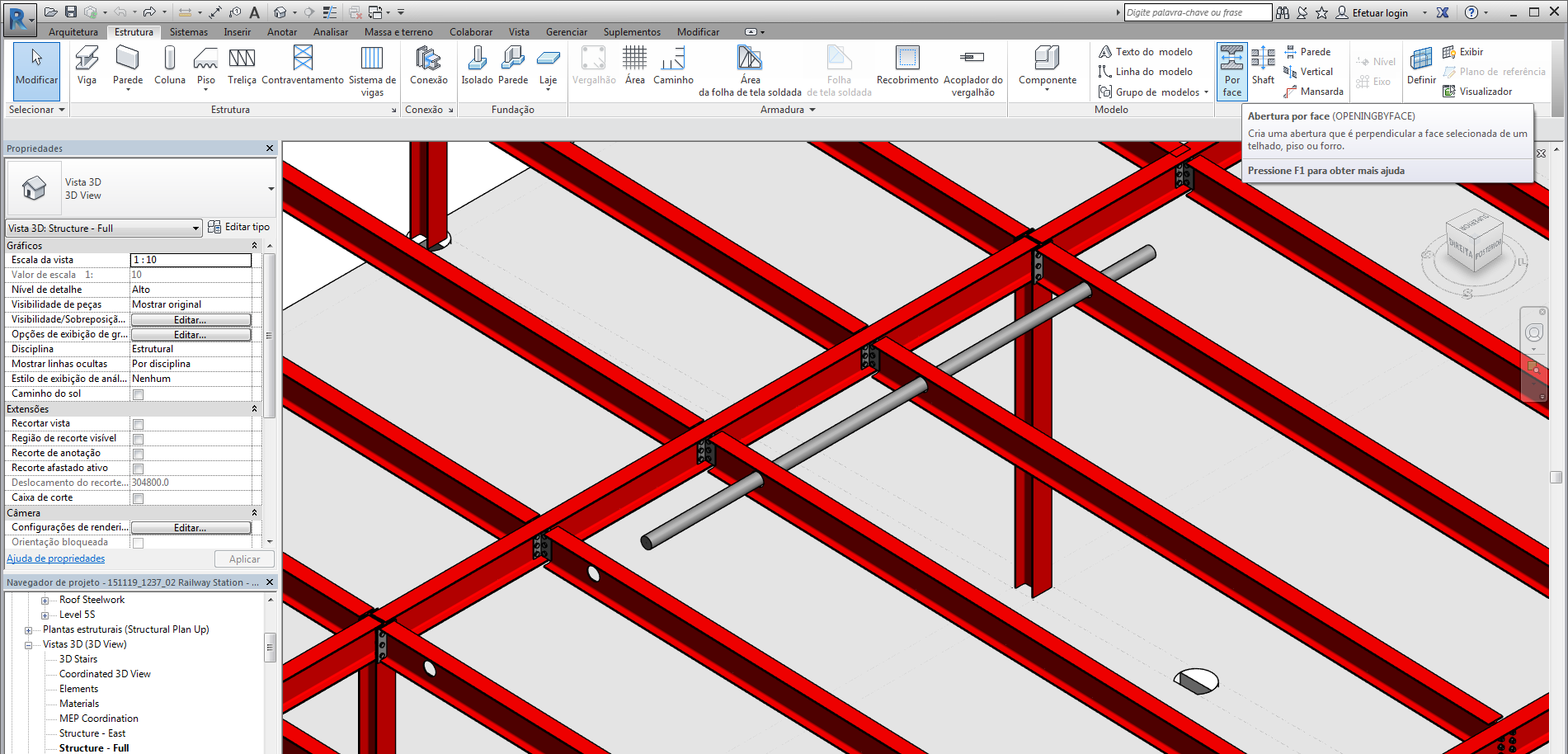

As aberturas estruturais e cortes com vazio podem ser colocados na forma de fabricação. As aberturas e outros recursos de corte que estão presentes na viga ou coluna antes de uma conexão ser colocada são transferidos para a forma de fabricação após a conexão ter sido criada.

Nota: Após inserir uma conexão de aço em uma viga, ela criará elementos de conexão e também controlará a representação de fabricação da viga (cortes, recortes, entalhes, etc.). A representação de fabricação funciona para famílias de aço estrutural padrão e para famílias personalizadas, mas as famílias personalizadas têm diversas restrições. Qualquer modificação geométrica do conteúdo de Aço Estrutural Padrão será substituído pelos valores padrão.

Nota: Os elementos estruturais modificados usando Unir e Cortar com um plano de referência (o chanfro utiliza um plano de referência para cortar as vigas) serão ignorados quando o elemento de fabricação for criado.
