Dividir paredes estruturais e pisos em montagens

Divida as paredes estruturais e pisos em painéis de configuráveis para montagens.

Quando você usa a ferramenta Pré-moldado (Dividir) em paredes estruturais, pisos estruturais, lajes de fundação, é possível criar uma montagem de painéis, conexões, elevadores e placas para a documentação e fabricação.

O Structural Precast for Revit cria montagens a partir dos seguintes elementos estruturais:

• paredes estruturais
• pisos estruturais
• lajes de fundação.

Você pode especificar quais painéis, conexões, elevadores e armaduras usar para a montagem completa.

1. Clique na guia Pré-moldado painel Segmentação (Dividir).
2. Na barra de opções, selecione Múltiplos para permitir a seleção de múltiplos elementos.
3. Na área de desenho, selecione os elementos estruturais.
4. Na barra de opções, clique em Concluir.
5. Para pisos e lajes, a caixa de diálogo Propriedades da laje será aberta. Selecione o tipo apropriado de piso para painéis: Laje com núcleo oco ou Laje sólida. A seguir, clique em OK.


Peças e montagens são criadas com base nas configurações na caixa de diálogo Configuração.

Alternativamente, você pode selecionar os elementos estruturais na área de desenho e, a seguir, clicar na guia Pré-moldado painel Segmentação (Dividir).

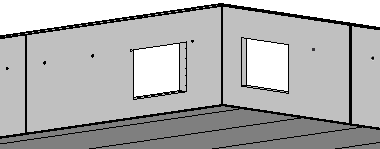

Na parede estrutural, piso estrutural e elementos da laje de fundação, a ferramenta Dividir irá:

• Criar peças.
• Divida as peças com o comando Dividir do Revit.
• Adicione marcadores para cada montagem em vistas de planta.
• Colocar conexões e armadura.
• Crie montagens a partir de peças.

Nota: Se alterar o limite da parede de qualquer forma, as montagens se atualizarão sem considerar as regras de segmentação ou conexão. Para obter a segmentação e conexões corretas, selecione as montagens modificadas e utilize a ferramenta (Dividir). A montagem deve ser selecionada, não a parede original. Caso contrário, a parede se dividirá sem considerar a divisão anterior.
