Inserir e editar uma armadura de folhas de tela soldada personalizadas

Crie uma única folha de tela soldada personalizada para fabricar armaduras exclusivas em paredes estruturais ou pisos estruturais.

Criar uma folha de tela soldada personalizada

1. Primeiro, você deve definir as diretrizes usadas para gerar folhas de tela soldada personalizadas. Clique na guia Precast (Pré-moldado) painel suspenso Reinforcement (Armadura) (CFS Configuration - Configuração CFS) para abrir a caixa de diálogo Custom Fabric Sheet Configuration (Configuração da folha de tela soldada personalizada).
2. Revise e modifique as seguintes diretrizes. As montagens do vergalhão que não atenderem a essas diretrizes não serão convertidas em uma folha.
   • Maximum Length of CFS (Comprimento máximo da CFS): especifica o comprimento máximo da armadura da folha de tela soldada personalizada.
   • Minimum Length of CFS (Comprimento mínimo da CFS): especifica o comprimento mínimo da armadura da folha de tela soldada personalizada.
   • Maximum Width of CFS (Largura máxima da CFS): especifica a largura máxima da armadura da folha de tela soldada personalizada.
   • Minimum Width of CFS (Largura mínima da CFS): especifica a largura mínima da armadura da folha de tela soldada personalizada.
   • Maximum Length of Wires (Comprimento máximo dos fios): especifica o comprimento máximo de um fio de tela soldada na armadura da folha de tela soldada personalizada.
   • Minimum Length of Wires (Comprimento mínimo dos fios): especifica o comprimento mínimo de um fio de tela soldada na armadura da folha de tela soldada personalizada.
   • X Direction Increment (Incremento na direção x): especifica o deslocamento do eixo x da armadura da folha de tela soldada personalizada. ponto de origem.
   • Y Direction Increment (Incremento na direção y): especifica o deslocamento do eixo y da armadura da folha de tela soldada personalizada. ponto de origem.
   • Maximum Diameter at Welding Point (Diâmetro máximo no ponto de solda): especifica o diâmetro máximo dos fios de tela soldada em um ponto de solda de uma armadura da folha de tela soldada personalizada.
   • Minimum Overlapping (Sobreposição mínima): especifica a sobreposição mínima necessária dos fios na aresta de uma armadura da folha de tela soldada personalizada.
   • Valid Wire Diameters (Diâmetros válidos do fio): especifica os tamanhos de vergalhão válidos necessários para gerar uma armadura da folha de tela soldada personalizada.
   • Minimum Two Welding Points for a Wire (Mínimo de dois pontos de solda para uma fiação): especifica que um fio precisa ter pelo menos dois pontos de solda em uma armadura da folha de tela soldada personalizada.
3. Efetue o croqui das instâncias do vergalhão para projetar a folha de tela soldada personalizada em uma laje ou parede estrutural. Observe as seguintes diretrizes:
   • O vergalhão deve atender a todas as restrições da caixa de diálogo Configuração da folha de tela soldada personalizada.
   • Os conjuntos de vergalhão definidos serão gerados em uma armadura da folha de tela soldada personalizada, somente instâncias únicas do vergalhão.
   • Todos os vergalhões no projeto devem ser desenhados ou colocados no mesmo plano.
   • Cada instância do vergalhão deve ser um único segmento.
4. Selecione todos o vergalhões para se tornarem uma folha de tela soldada.
5. Clique na guia Modificar | Vergalhão estrutural painel Criar (Criar montagem).

6. Na caixa de diálogo Nova montagem, edite o valor padrão do nome do tipo e, a seguir, clique em OK.
7. Selecione a nova montagem do vergalhão.
8. Clique na guia Precast (Pré-moldado) painel Reinforcement (Armadura) (Custom Fabric Sheet - Folha de tela soldada personalizada).
9. Na barra de opções, clique em Concluir.

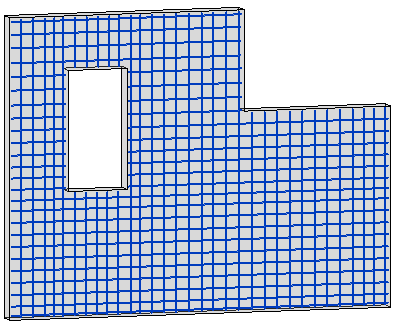

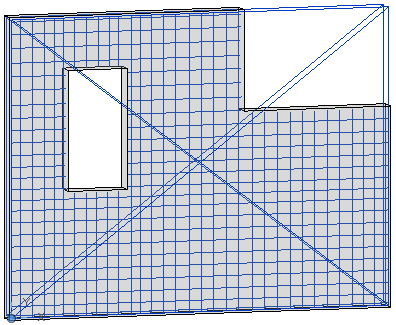

10. A montagem do vergalhão é convertida em uma folha de tela soldada com fios personalizados inseridos. A nova folha também está disponível no Seletor de tipo para rápida inserção em outras lajes e paredes estruturais do seu modelo.

Editar uma folha de tela soldada

1. Selecione a armadura da tela soldada personalizada.
2. Clique na guia Precast (Pré-moldado) painel Reinforcement (Armadura) (Custom Fabric Sheet - Folha de tela soldada personalizada). A folha personalizada é revertida para sua montagem de vergalhão original.
3. Faça ajustes no vergalhão e na montagem conforme necessário.
4. Clique na guia Precast (Pré-moldado) painel Reinforcement (Armadura) (Custom Fabric Sheet - Folha de tela soldada padrão) novamente para converter de volta em uma armadura de folha de tela soldada personalizada. O vergalhão e a montagem editados devem continuar seguindo as diretrizes acima para converter corretamente.
