O 3D Structure Viewer é uma ferramenta de navegação interativa da Web que permite revisar o modelo de cálculo, exibir os resultados da análise e identificar os avisos reportados durante os cálculos na visualização dinâmica. Além dos tipos de resultados disponíveis no Revit, ele permite exibir mais tipos de resultados para um modelo e explorar os resultados detalhados por elemento.
Acesso
Você pode acessar o 3D Structure Viewer na página Modelo do site do Autodesk® 360 Structural Analysis. Para isso, clique em
(3D Structure Viewer) localizado na tabela de cada análise executada em seu modelo.
O 3D Structure Viewer também está disponível no relatório para a análise selecionada nas seguintes áreas:
- Vista geral
- Modelo da estrutura (somente em um relatório de análise estática)
- Lista de avisos detectados durante a análise. Nota: Também é possível clicar no link de aviso selecionado na lista para abrir a vista 3D para ele.
Visão geral

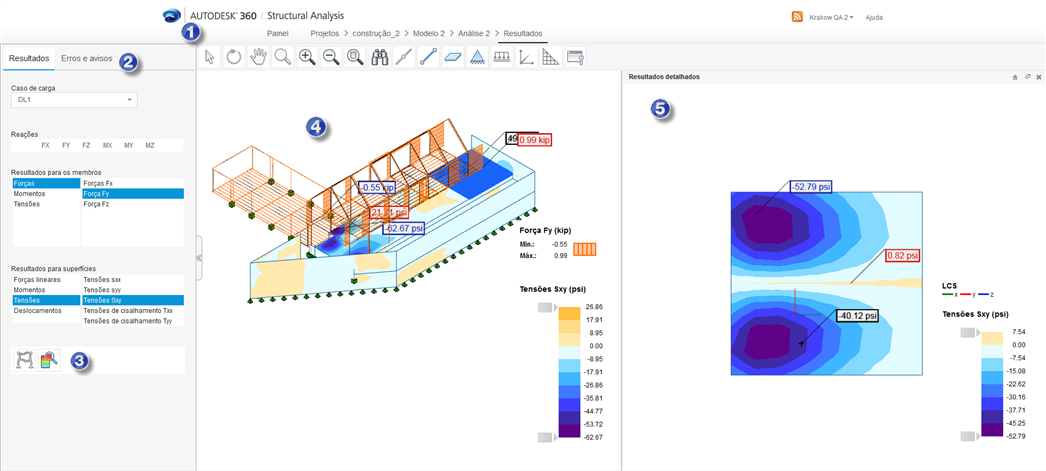

- 1. Navegação e configurações
-
Contém comandos que permitem manipular o modelo na vista e especificar as configurações de exibição do modelo e dos resultados. Consulte: Configurações e manipulação de modelo no 3D Structure Viewer.
- 2. Guias
-
- Resultados.
Exibe uma lista dos resultados dependendo do tipo de análise executada: estática ou de gravidade. Você também pode exibir os mesmos tipos de resultados no Revit.
- Erros e avisos
Exibe os erros e avisos reportados durante a análise em uma vista 3D. Esta guia é exibida para as análises que contêm erros ou avisos reportados durante os cálculos. Os elementos do modelo que causam erros ou avisos são marcados com IDs de elementos do Revit.
Consulte Visualizar resultados da análise estrutural no 3D Structure Viewer.
- Resultados.
- 3. Resultados adicionais disponíveis no site da Web
-
É possível exibir outros tipos de resultado e explorá-los somente no site da Web. Não é possível efetuar o download deles no Revit. Os tipos de resultados disponíveis dependem do tipo de análise. Também é possível exibir os resultados detalhados de um elemento selecionado na vista. Consulte: Resultados no 3D Structure Viewer e Visualizar resultados da análise estrutural no 3D Structure Viewer.
- 4. Vista 3D

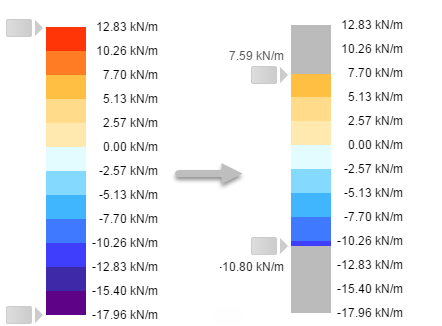

- Trata-se de um modelo de cálculo em uma vista 3D. Exibe o tipo de resultado selecionado para o modelo. Especifique as configurações de exibição da caixa de diálogo Configurações. Para restringir a faixa de valores dos resultados, clique e mantenha pressionado as faixas da legenda e mova-as para cima e para baixo.
- 5. Vista Resultados detalhados
- A vista Resultados detalhados é exibida após clicar no ícone
Explorar resultados detalhados. Ela exibe os valores extremos do tipo de resultado selecionado, os mapas (de elementos da superfície) e os diagramas (dos membros) de um elemento selecionado na vista 3D (4). Você também pode exibir os valores resultantes nos pontos que selecionar.
Requisitos
O 3D Structure Viewer precisa da tecnologia WebGL para que esteja ativado no navegador.
Se o WebGL não for suportado, a informação será exibida no visualizador. Para obter mais informações sobre o WebGL, consulte www.khronos.org/webgl.
