Após você tiver calculado a armadura de um elemento de estrutura RC no Robot, a armadura pode ser transferida para o Revit.
Para transferir a armadura calculada no Robot para o Revit:
- Selecione os elementos para o qual a armadura será transferida

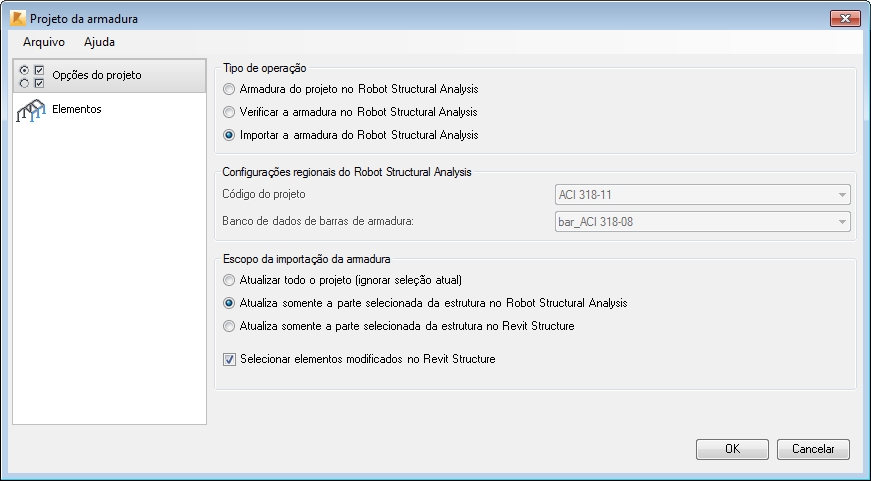

- Inicie a extensão a partir da guia Analisar na faixa de opções ao selecionar o painel Análise e verificação do código > Verificar código da armadura. Na caixa de diálogo Desenho da armadura, selecione Importar armadura do Robot Structural Analysis, sob Tipo de operação.
- Selecione o Escopo apropriado da opção de importação de armadura. Nota: É possível selecionar elementos no Robot ou no Revit. A operação de importação também pode ser executada sem selecionar elementos: para todos os projetos RC do Robot.
- Clique em OK.
Todos os parâmetros de aço de armadura são transferidos para o Revit a partir do Robot.
Nota: Caso tenham sido feitas alterações na geometria de um elemento estrutural no Robot (por exemplo, uma alteração das cotas do corte transversal), eles NÃO são transferidos para o Revit.
Nota: Caso não haja uma armadura no elemento estrutural RC (ou seja, armadura importada do Robot), e a seguir, a armadura é gerada por meio do Revit Extensions para o Revit (ou seja, armadura de vigas, armadura de colunas), então a armadura importada do Robot será sobrescrita pela armadura gerada por meio do Revit Extensions para o Revit.
