Шаг 2: Вырезание границы таблички и текста "Reception"

В данном разделе описывается создание первой траектории обработки по профилю, которая применяется к смещенному вектору и векторному тексту. Используйте эту траекторию для снятия небольшого объема материала для получения границы таблички и вырезания текста Reception с помощью концевой фрезы диаметром 5 мм.

Чтобы создать первую траекторию:

1. В Дереве проекта выберите ветку Траектории. Откроется панель Траектории.
2. В области 2D траектории нажмите кнопку Создать траекторию обработки по профилю . Откроется панель Обработка по Профилю.
3. Выберите векторы для обработки:
   1. В области Тип профиля и векторная связь выберите опции Снаружи и Выбранные векторы в списках По профилю.

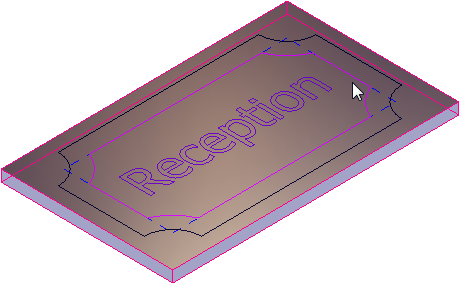

   2. Удерживая нажатой клавишу Shift, выберите векторный текст и смещенный вектор. Данные векторы отобразятся в фиолетовом цвете:



      Совет: Нажмите кнопку Изометрический вид 1 на панели инструментов 3D-вид, чтобы открыть этот вид.
4. Задайте инструмент для обработки выбранных векторов по профилю:
   1. В области Профильный инструмент щелкните мышью по контрольной панели Нажмите для выбора. Откроется диалог База инструмента.
   2. В области Инструменты и группы выберите Инструменты и группы > Metric Tools > Wood or Plastic >Roughing and 2D Finishing > End Mill 5 mm. В области Описание инструмента/группы появится информация об инструменте.
   3. Нажмите кнопку Выбор. Диалог закрывается.
5. Задайте параметры траектории:
   1. В области Тип профиля и векторная связь введите Припуск, равный 0, задающий расстояние между инструментом и выбранными векторами.
   2. В области Глубины резания введите Начальную глубину, равную 0, чтобы задать глубину, считая от поверхности материала, на которой инструмент начинает обработку.
   3. Введите Конечную глубину, равную 10, чтобы задать глубину, считая от поверхности материала, на которой заканчивается обработка.
   4. Введите Точность, равную 0.01, чтобы задать насколько точно инструмент должен следовать выбранным векторам.
   5. В области Профильный инструмент выберите опцию Попутное в списке Направление резания, чтобы задать попутное фрезерование. При попутном фрезеровании инструмент вращается в направлении подачи. Это обеспечивает лучшее качество поверхности и продляет срок эксплуатации инструмента.
   6. В области Опции щелкните мышью по контрольной панели Безопасная Z и Исходн., чтобы открыть соответствующие настройки.
   7. Введите значение Безопасная Z, равное 10, чтобы задать высоту над поверхностью материала, на которой инструмент совершает быстрые перемещения между сегментами траектории.
   8. Введите значение Исходн. Х, равное 0, Исходн. Y, равное 0 и Исходн. Z, равное 10, чтобы задать начальное и конечное положения инструмента.
6. Задайте размеры листа материала, который будет использоваться для обработки таблички:

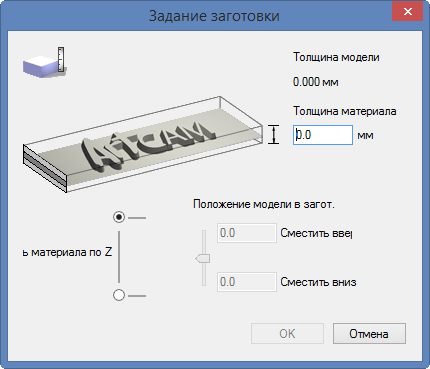

   1. В области Опции щелкните мышью по контрольной панели Нажмите, чтобы задать заготовку. Откроется диалог Задать заготовку.



   2. Введите Толщину материала, равную 45.
   3. Нажмите кнопку OK. Диалог закрывается. В 3D-виде появляется прозрачный лист материала.
7. Введите Имя траектории По профилю 1.
8. Нажмите кнопку Вычислить сейчас.

   ArtCAM вычисляет траекторию и добавляет ветку По профилю 1 под веткой Траектории Дерева проекта:

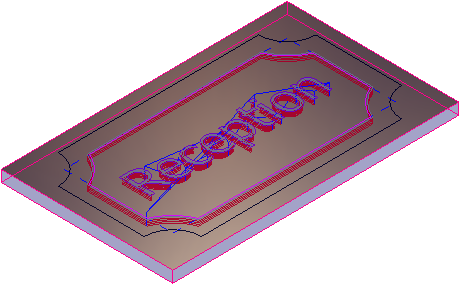

   Отобразятся траектории (красные) и быстрые перемещения (синие):



9. В Дереве проекта щелкните мышью по значку лампочки рядом с веткой По профилю 1, чтобы скрыть эту траекторию. Значок изменится на .
10. Щелкните мышью по 3D-виду, чтобы погасить выбранные векторы.
