Шаг 1: Создание модели и векторов

В данном разделе описывается создание модели и векторов для таблички Reception.

Чтобы создать модель и векторы:

1. Создайте модель:
   1. Откройте диалог Новая модель.
   2. Введите:

      Ширину (Х), равную 500.

      Высоту (Y), равную 300.

   3. В качестве Единиц измерения выберите мм.
   4. Задайте Разрешение примерно 1500 x 900 точек.
   5. Нажмите кнопку OK.
2. Создайте вектор, представляющий границу таблички:
   1. Выберите опцию Вектор > Создать > Прямоугольник. Откроется панель Параметры инструмента: Создание Прямоугольника.
   2. Выберите Прямоугольник.
   3. Введите:

      Ширину, равную 450.

      Высоту, равную 250.

      Радиус угла, равный 50.

   4. Выберите опцию Инвертировать углы.

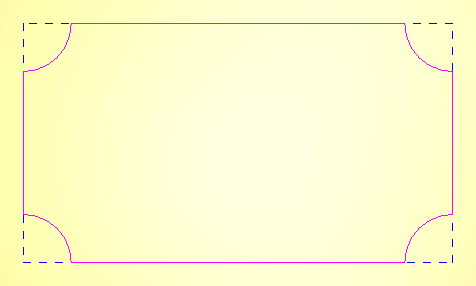

   5. Нажмите Создать. ArtCAM создает вектор и открывает его в 3D-виде:



3. Создайте смещение вектора от края таблички, чтобы получить границу:
   1. Выберите опцию Вектор > Смещение. Откроется панель Параметры инструмента: Смещение векторов.
   2. Введите Расстояние смещения, равное 30.
   3. Выберите опцию Внутрь/слева.
   4. Выберите опцию Фаской.

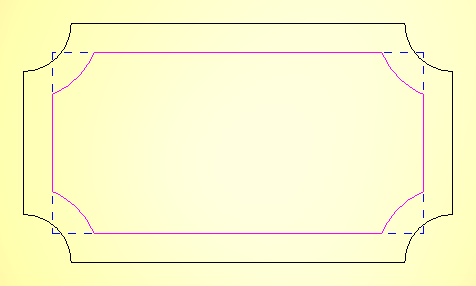

   5. Щелкните Смещение. ArtCAM создает вектор и открывает его в 3D-виде:



   6. Щелкните мышью по 3D-виду, чтобы погасить векторы.
4. Создайте векторный текст:
   1. Выберите опцию Вектор > Создать > Текст. Откроется панель Параметры инструмента: Текст.
   2. В списке Шрифт выберите Tahoma.
   3. Выберите Размер, равный 55 мм.
   4. Щелкните мышью по 3D-виду и введите Reception.
   5. Нажмите Создать. ArtCAM создает вектор и открывает его в 3D-виде.

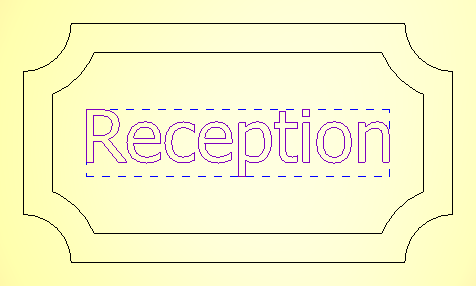

   6. Выберите опцию Вектор > Выровнять > По центру модели, чтобы поместить векторный текст в центре таблички:



   7. Щелкните мышью по 3D-виду, чтобы погасить векторы.
