Шаг 1: Создание модели и импорт фрагмента рельефа

В данном разделе приводится пример создания модели и импорта дизайна ящерицы из Библиотеки рельефов.

Чтобы создать модель и импортировать фрагмент рельефа:

1. Создайте модель:
   1. Откройте диалог Новая модель.
   2. В качестве Единиц измерения выберите мм.
   3. Введите:

      Ширину (Х), равную 500.

      Высоту (Y), равную 300.

   4. Задайте Разрешение примерно 1500 x 900 точек.
   5. Нажмите кнопку OK.
2. Импортируйте рельеф ящерицы из Библиотеки рельефов:
   1. Откройте Библиотеку рельефов.
   2. В области Выбор библиотеки выберите Животные.
   3. Щелкните мышью миниатюрную картинку Ящерицы . Откроется панель Параметры инструмента: Преобразовать. Фрагмент рельефа появляется в 3D-виде.
   4. В нижней части панели нажмите кнопку Другие опции. На панели откроются опции вставки рельефа.
   5. Выберите опцию Добавить.
   6. Выберите опцию Вставить вектор контура.

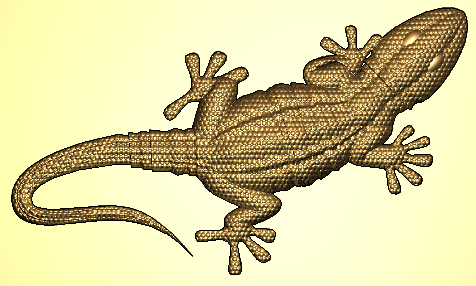

   7. Нажмите Вставить. ArtCAM добавляет фрагмент рельефа и открывает рельеф в 3D-виде:
